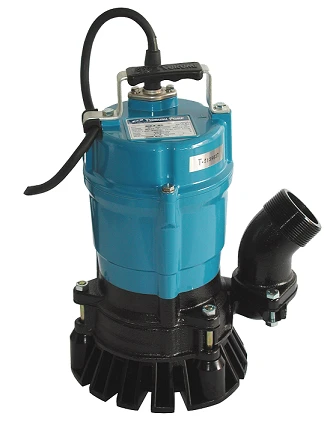

Tsurumi HS2.4S, HS2.75S, HS3.75S, HS3.75SL
Tsurumi szivattyúk műszaki megoldásai (linkre kattintva elérhető)
Tsurumi HS szivattyú család katalógusa (linkre kattintva elérhető)

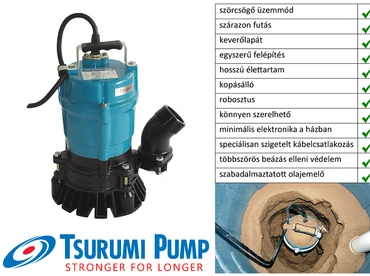

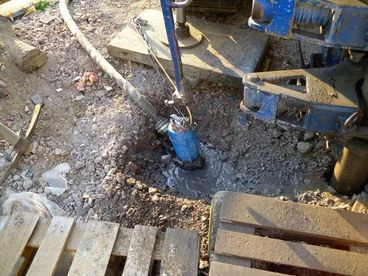

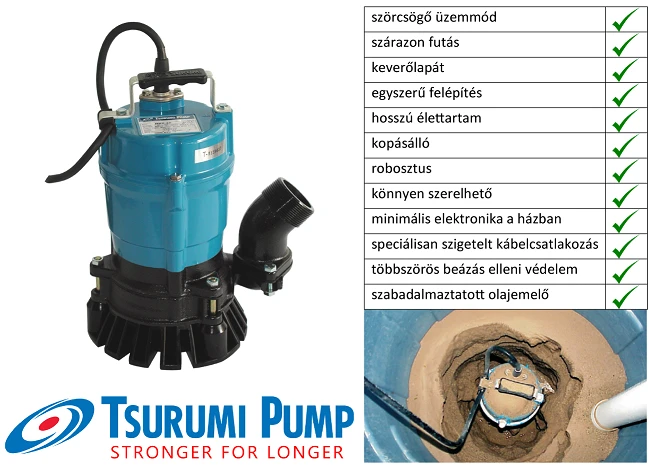

A Tsurumi HS könnyű víztelenítő szivattyú a professzionális felhasználásra tervezett, teljesítménye, kialakítása, a felhasznált anyagminőség miatt nyugodt szívvel ajánljuk minden elképzelhető víztelenítési feladathoz.
Oldalsó kifolyású

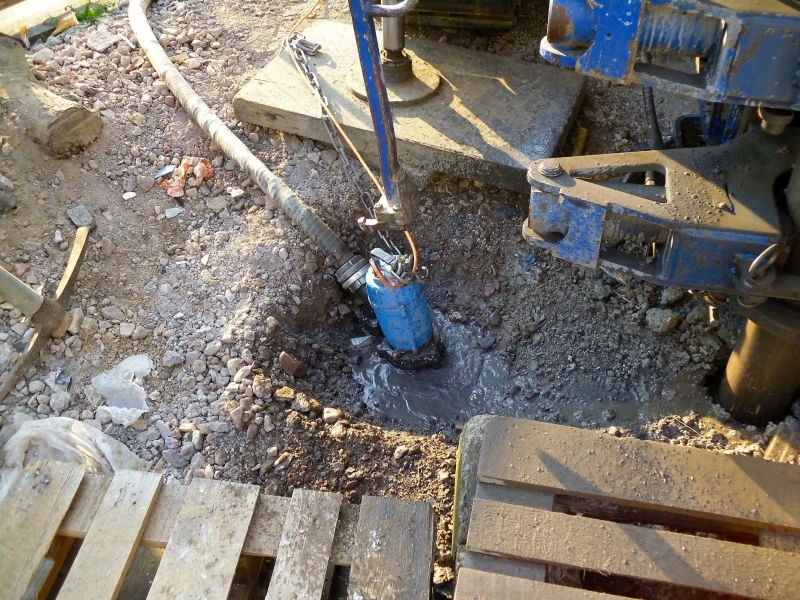

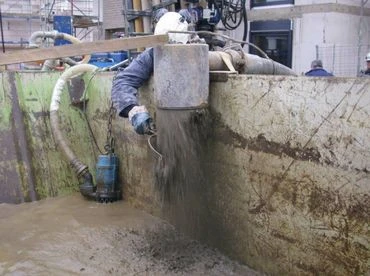

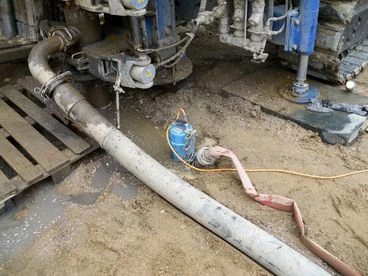

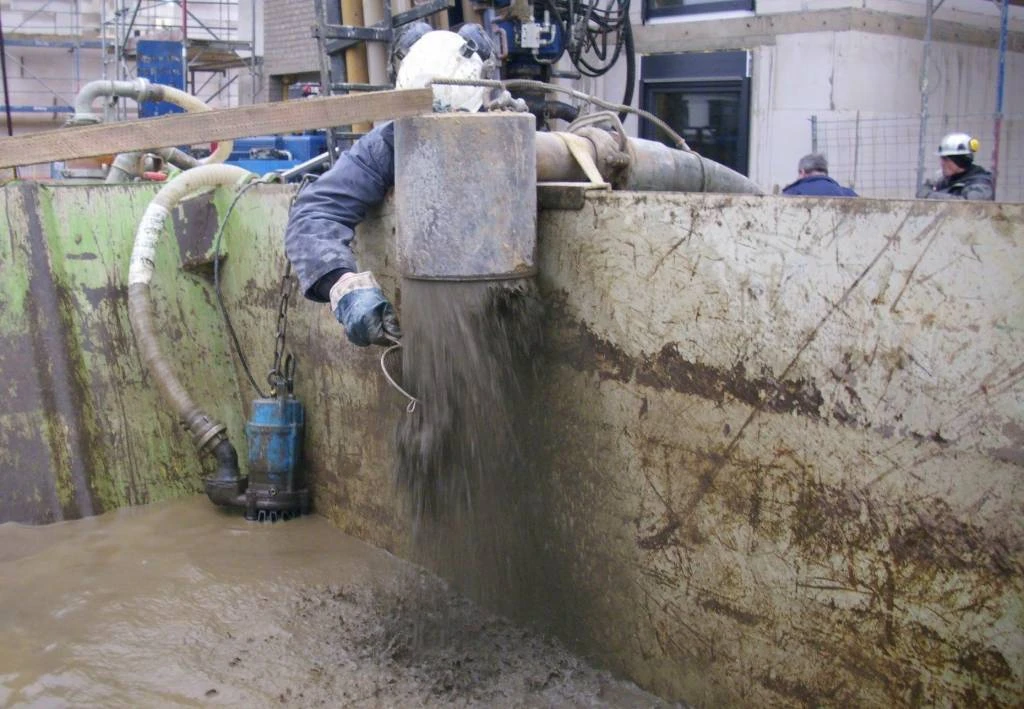

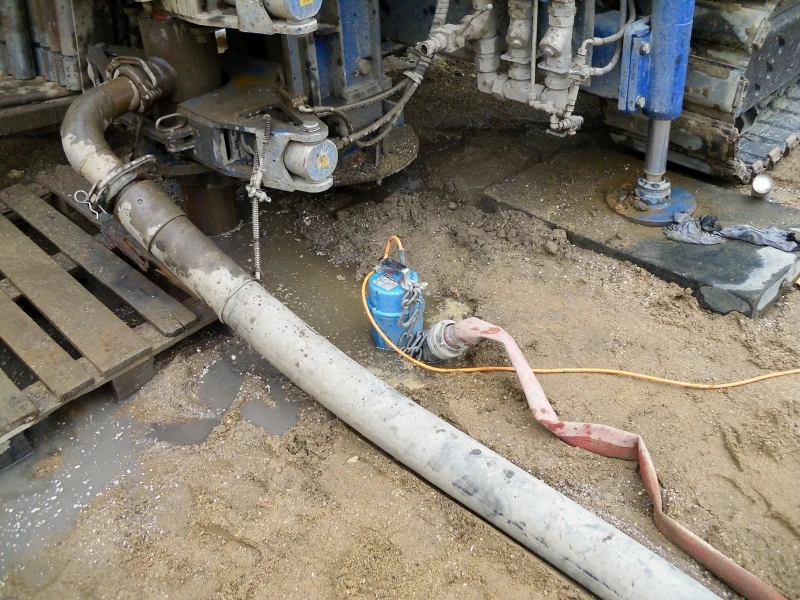

A centrifugál szivattyúnál nagy víztér áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos vizet. A nagy teljesítményű motorok alkalmazása óta a zagyszivattyú a levegőben is alkalmas folyamatos üzemelésre.
Hosszú élettartam, alacsony karbantartási igény
Nincs cserélendő koptatólemez. a járókerék uretán gumiból, a szivattyúház pedig lágyacél öntvényből készül.
Tartós szivattyúház
Kopásálló, hosszú élettartamú, magas teljesítmény mellett. Mindössze három csavart kell eltávolítani a járókerékhez való hozzáféréshez.
Újratervezett motor
Alumínium öntvény motorház, ami kiváló hűtést és könnyű tömeget eredményez.
Részletes adatok:
| Modell | Jelleggörbe színkód | Kifolyócső átmérő | Motortel- jesítmény kW | Áramfelvétel | Max. emelési magasság | Max. szállítás l/perc | Száraz tömeg kábel nélkül kg | Max. szemcseátmérő ø mm | Max. merülő mélység m | Kábelhossz m |
|---|---|---|---|---|---|---|---|---|---|---|
| HS2.4S | 1 | 2" AG | 0,4 | 2,6 | 12,2 | 207 | 11,3 | 7 | 10 | 10 |
| HS2.75S | 2 | 2" AG | 0,75 | 4,8 | 18,0 | 230 | 19,0 | 7 | 10 | 10 |
| HS3.75S | 3 | 3" AG | 0,75 | 4,8 | 18,0 | 300 | 19,6 | 7 | 10 | 10 |
| HS3.75SL | 4 | 3" AG | 0,75 | 4,8 | 10,8 | 580 | 19,6 | 7 | 10 | 10 |

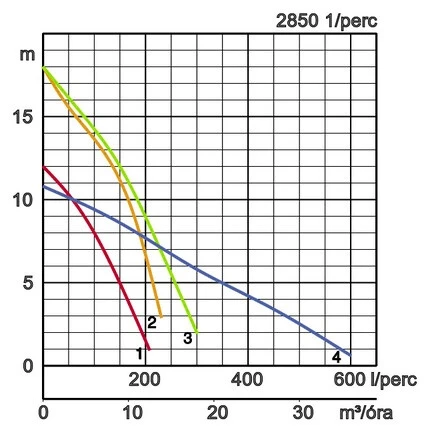

Teljesítmény görbék:
Anyagminőség:
| Kifolyócső ø, mm | 50, 80 | |||
|---|---|---|---|---|
| Szivattyúzott folyadék | Folyadéktípus | Forrásvíz, esővíz, talajvíz, homokos víz | ||
| Hőmérséklet | 0-40°C | |||
| Szivattyú | Komponensek | Járókerék | Örvénykamrás járókerék | |
| Tengely tömítés | Dupla mechanikus tömítés | |||
| Csapágyak | Zárt golyóscsapágy | |||
| Anyag | Járókerék | Uretán gumi | ||
| Ház | Lágyvas öntvény EN-GJS-700-2 | |||
| Tengely tömítés | Szilikon-karbid olajfürdőben | |||
| Motor | Típus, Pólusok | Indukciós motor, 2 pólusú | ||
| Motorvédelem (beépített) | Miniatűr védelelem | |||
| Szigetelés | E szigetelési osztály | |||
| Kenés | Turbinaolaj (ISO VG32) | |||
| Fázis / Feszültség | Egyfázisú 230V / 110V / 50Hz | |||
| Anyag | Ház | Alumínium présöntvény | ||
| Tengely | Rozsdamentes acél EN-X6Cr13 | |||
| Kábel | Gumi, H07RN-F | |||
| Kifolyócső csatlakozás | Menetes kifolyócső csatlakozás | |||
Méretek mm-ben:
- HS2.4S
- HS2.75S
- HS3.75S
W1: Minimális vízszintmagasság
| Modell | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| HS2.4S | 50 | 240 | 207 | 158 | 84 | 185 | 358 | 90 |
| HS2.75S | 50 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75S | 80 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
