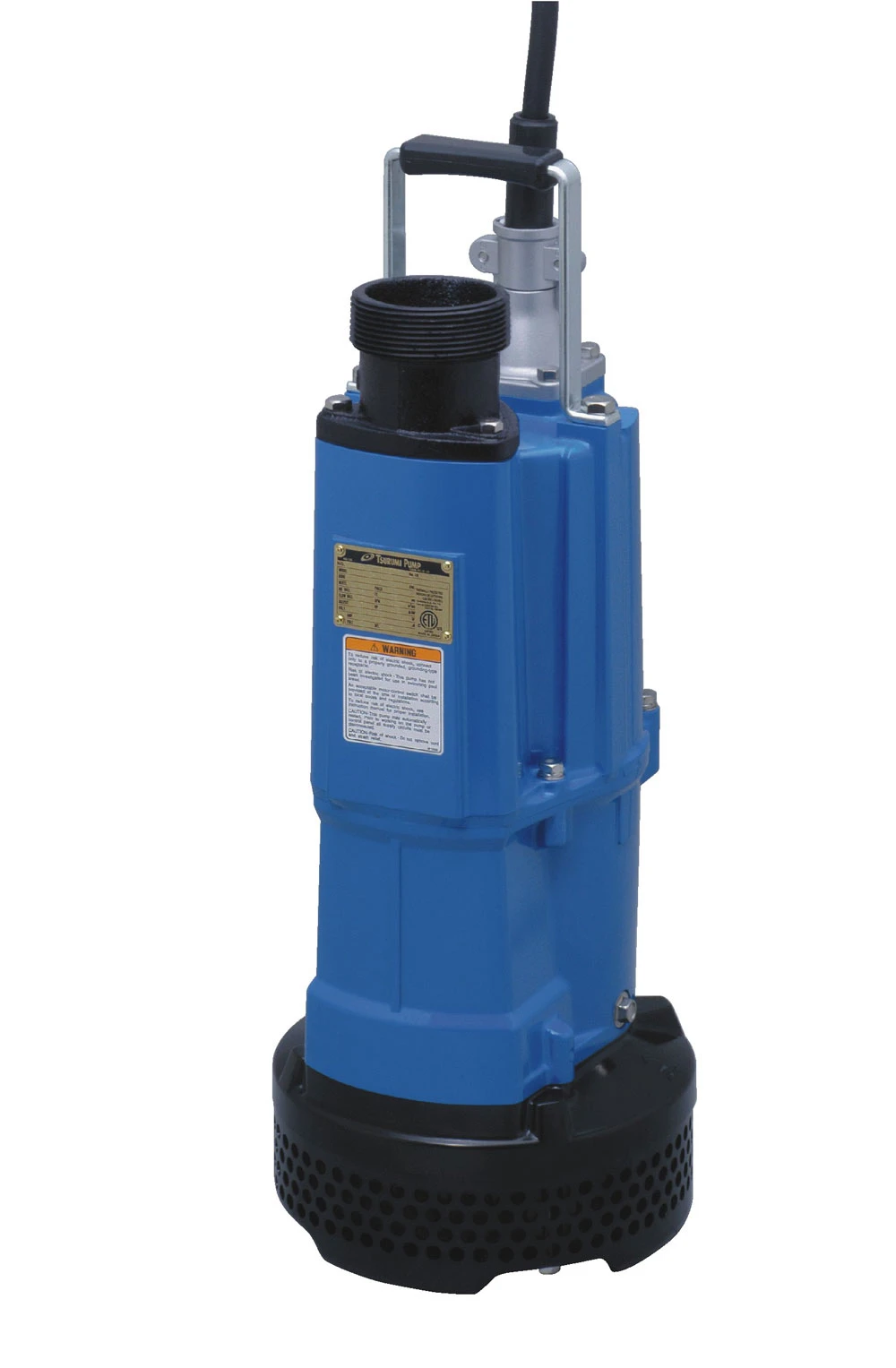

Tsurumi NK4-22, NK3-22L zagyszivattyú
Tsurumi szivattyúk műszaki megoldásai (linkre kattintva elérhető)
Tsurumi NK zagyszivattyú család katalógusa (linkre kattintva elérhető)
Az általánosan hasznlható nagyteljesítményű zagyszivattyú hatékonyan alkalmazható közüzemi feladatokra csakúgy, mint mélykutas alkalmazásokhoz. A maximális merülőmélység 25 méter.
Felső kifolyású: a szivattyúzott víz hűti a motort, majd kifolyik. A motor hűtése akkor is megfelelő, ha csak kis mennyiségű víz kerül a szivattyúba. A felső kifolyócsöves megoldás miatt a zagyszivattyú szűkös helyeken is használható.
Hatékony motorhűtés: A karcsú kialakítás felső kifolyócsővel kombinálva gazdaságos térkihasználást biztosít. A motor hűtése hatékony az oldaláramú csatornakialakítás miatt.
Megemelt ellenállóképesség a víznyomással szemben: Egy újonnan kifejlesztett tengelytömítés egésezn 2,5 kgf/cm2 víznyomásig nyomástűrő. Ez lehetővé teszi a zagyszivattyú használatát jelentősebb mélyégekben is, pl. mély kutaknál, tehát egy étlagos építőipari munkaterületen jelentkező igényeknél jóval többet tudnak.
Az NK típusokat a 2,2kW motorteljesítmény és a krómacél öntvény járókerék miatt ipari felhasználásra is ajánljuk. Az alumínium présöntvényháznak köszönhetően a méreteihez képest meglepően kis tömegű zagyszivattyú.
Részletes adatok:
| Modell | Jelleggörbe színkód | Kifolyócső átmérő | Motortel- jesítmény kW | Áramfelvétel | Max. emelési magasság | Max. szállítás l/perc | Száraz tömeg kábel nélkül kg | Max. szemcseátmérő ø mm | Max. merülő mélység m | Kábelhossz m |
|---|---|---|---|---|---|---|---|---|---|---|
| NK4-22 | 1 | 2" AG | 2,2 | 14,5 | 24,0 | 525 | 29,0 | 6 | 25 | 20 |
| NK3-22L | 2 | 3" AG | 2,2 | 14,5 | 18,0 | 800 | 40,0 | 6 | 25 | 20 |
Teljesítménygörbék:
Anyagminőség:
Kifolyócső ø, mm Szivattyúzott folyadék Folyadéktípus Hőmérséklet Szivattyú Komponensek Járókerék Tengely tömítés Csapágyak Anyag Járókerék Ház Tengely tömítés Motor Típus, Pólusok Motorvédelem (beépített) Szigetelés Kenés Fázis / Feszültség Anyag Ház Tengely Kábel Kifolyócső csatlakozás
| Kifolyócső ø, mm | 50, 80 | |||
|---|---|---|---|---|
| Szivattyúzott folyadék | Folyadéktípus | Forrásvíz, esővíz, talajvíz, homokos víz | ||
| Hőmérséklet | 0-40°C | |||
| Szivattyú | Komponensek | Járókerék | Örvénykamrás járókerék | |
| Tengely tömítés | Dupla mechanikus tömítés | |||
| Csapágyak | Zárt golyóscsapágy | |||
| Anyag | Járókerék | Lágyvas öntvény EN-GJS-700-2, Krómacél öntvény | ||
| Ház | Etilén-propilén gumi, Szürke acél öntvény EN-GJL-200 | |||
| Tengely tömítés | Szilikon-karbid olajfürdőben | |||
| Motor | Típus, Pólusok | Indukciós motor, 2 pólusú | ||
| Motorvédelem (beépített) | Hőfokkapcsoló | |||
| Szigetelés | B szigetelési osztály | |||
| Kenés | Turbinaolaj (ISO VG32) | |||
| Fázis / Feszültség | Egyfázisú 230V / 50Hz | |||
| Anyag | Ház | Alumínium présöntvény | ||
| Tengely | Rozsdamentes acél EN-X6Cr13, Rozsdamentes acél EN-X30Cr13 | |||
| Kábel | Gumi, H07RN-F | |||
| Kifolyócső csatlakozás | Menetes kifolyócső csatlakozás | |||
Méretek mm-ben:
- NK4-22
- NK3-22L
W1: Minimális vízszintmagasság Modell d A A1 B B1 D H W1
| NK4-22 | 50 | 240 | 187 | 555 | 473 | 240 | 623 | 120 |
| NK3-22L | 80 | 235 | 191 | 601 | 519 | 216 | 669 | 120 |
