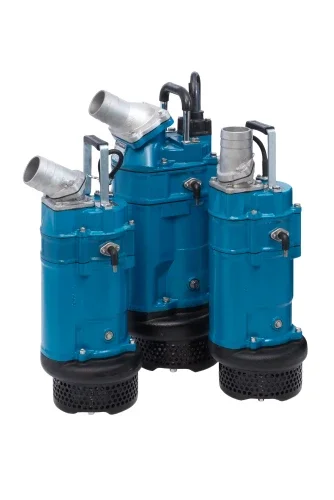

Elektródás automata vezérlésű zagyszivattyú
A KTZE kapacitív elektródával szabályozott szintkapcsolóval felszerelt típus. Ez megakadályozza az akaratlan szárazonfutást, ami
ideálissá teszi a szivattyút olyan munkaterületekhez, ahol a zajterhelés szigorúan szabályozott, pl. éjszakai munkavégzés
lakóövezetekben. A szivattyú működésbe lép, amint a víz kontaktusba kerül az elektródával. Ha megszűnik a kontaktus, akkor egy
időzítő lép működésbe, ami 1 perc után kikapcsolja a szivattyút.
Ipari felhasználásra szánt víztelenítő zagyszivattyú.
Általánosan használható, jelentős szállítású, víztelenítő zagyszivattyú átlagos használatra. A maximális merülőmélység 25 m. A felhasználói igényekre alapozva a Tsurumi egy kiemelkedő szállítású, általános víztelenítő célokra szánt szivattyút kínál.
Felső kifolyású: a szivattyúzott víz hűti a motort, majd kifolyik. A motor hűtése akkor is megfelelő, ha csak kis mennyiségű víz kerül a szivattyúba. A felső kifolócsöves megoldás miatt a szivattyú szűkös helyeken is használható.
Kemény: Az acélöntvény szivattyúház használatával szivattyúink élettartama magasabb a standard alumíniumházas szivattyúkénál. Minden motor kategóriánál rendelkezésre állnak nagy szállítási magasságú, illetve nagy szállítási mennyiségű verziók.
Hatékony motorhűtés: A karcsú kialakítás felső kifolyócsővel kombinálva gazdaságos térkihasználást biztosít. A motor hűtése hatékony az oldaláramú csatornakialakítás miatt.
Megemelt ellenállóképesség a víznyomással szemben: Egy újonnan kifejlesztett tengelytömítés egésezn 2,5 kgf/cm2 víznyomásig nyomástűrő. Ez lehetővé teszi a szivattyúk hasznlatát jelentősebb mélyégekben is, pl. mély kutaknál, tehát egy étlagos építőipari munkaterületenjelentkező igényeknél jóval többet tudnak.
Részletes adatok:
| Modell | Jelleggörbe színkód | Kifolyócső átmérő | Motortel- jesítmény kW | Áramfelvétel | Max. emelési magasság | Max. szállítás l/perc | Száraz tömeg kábel nélkül kg | Max. szemcseátmérő ø mm | Max. merülő mélység m | Kábelhossz m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTZE21.5 | 1 | 2" AG | 1,5 | 3,5 | 21,5 | 430 | 40,0 | 8,5 | 25 | 20 |
| KTZE31.5 | 2 | 3" AG | 1,5 | 3,5 | 14,4 | 670 | 39,0 | 8,5 | 25 | 20 |
| KTZE22.2 | 3 | 2" AG | 2,2 | 5,0 | 26,0 | 500 | 42,0 | 8,5 | 25 | 20 |
| KTZE32.2 | 4 | 3" AG | 2,2 | 5,0 | 20,5 | 800 | 41,0 | 8,5 | 25 | 20 |
| KTZE23.7 | 5 | 2" AG | 3,7 | 7,7 | 36,5 | 450 | 71,0 | 8,5 | 25 | 20 |
| KTZE33.7 | 6 | 3" AG | 3,7 | 7,7 | 29,0 | 900 | 71,0 | 8,5 | 25 | 20 |
| KTZE43.7 | 7 | 4" AG | 3,7 | 7,7 | 18,0 | 1440 | 71,0 | 8,5 | 25 | 20 |

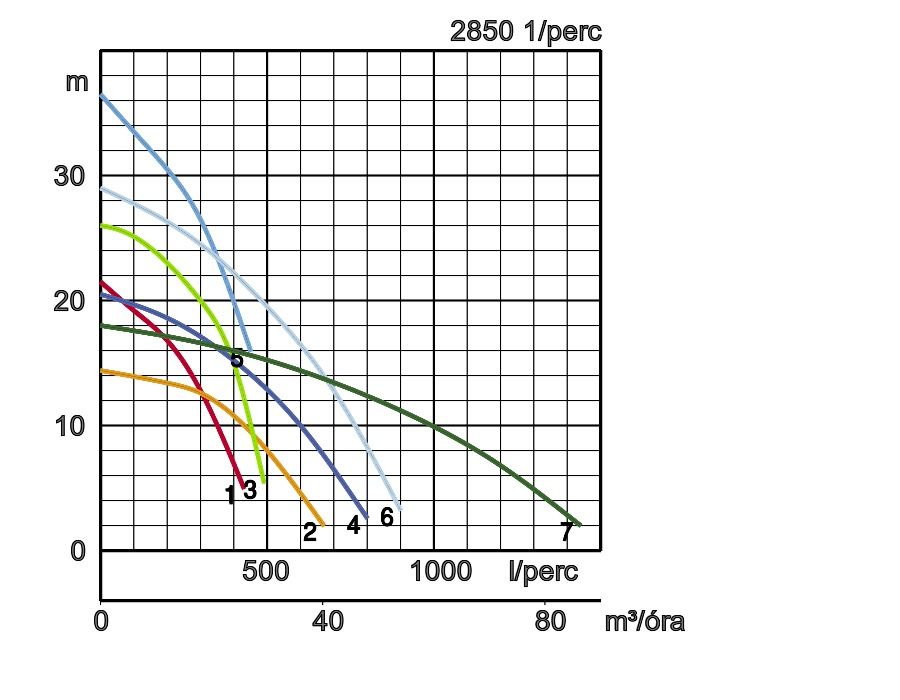

Teljesítmény görbék:
Anyagminőség:
| Kifolyócső ø, mm | 50, 80, 100 | |||
|---|---|---|---|---|
| Szivattyúzott folyadék | Folyadéktípus | Forrásvíz, esővíz, talajvíz, homokos víz | ||
| Hőmérséklet | 0-40°C | |||
| Szivattyú | Komponensek | Járókerék | Nyitott típusú örvénykamrás járókerék | |
| Tengely tömítés | Dupla mechanikus tömítés | |||
| Csapágyak | Zárt golyóscsapágy | |||
| Anyag | Járókerék | Krómacél öntvény | ||
| Ház | Szürke acél öntvény EN-GJL-200 | |||
| Szívótárcsa | Lágyvas öntvény EN-GJS-500-7 | |||
| Tengely tömítés | Szilikon-karbid olajfürdőben | |||
| Motor | Típus, Pólusok | Indukciós motor, 2 pólusú | ||
| Motorvédelem (beépített) | Hőfokkapcsoló | |||
| Szigetelés | F szigetelési osztály | |||
| Kenés | Turbinaolaj (ISO VG32) | |||
| Fázis / Feszültség | 3-fázis / 400V / 50Hz / direkt soros indítás | |||
| Anyag | Ház | Szürke acél öntvény EN-GJL-200 | ||
| Tengely | Rozsdamentes acél EN-X30Cr13 | |||
| Kábel | Gumi, H07RN-F | |||
| Kifolyócső csatlakozás | Menetes kifolyócső csatlakozás | |||

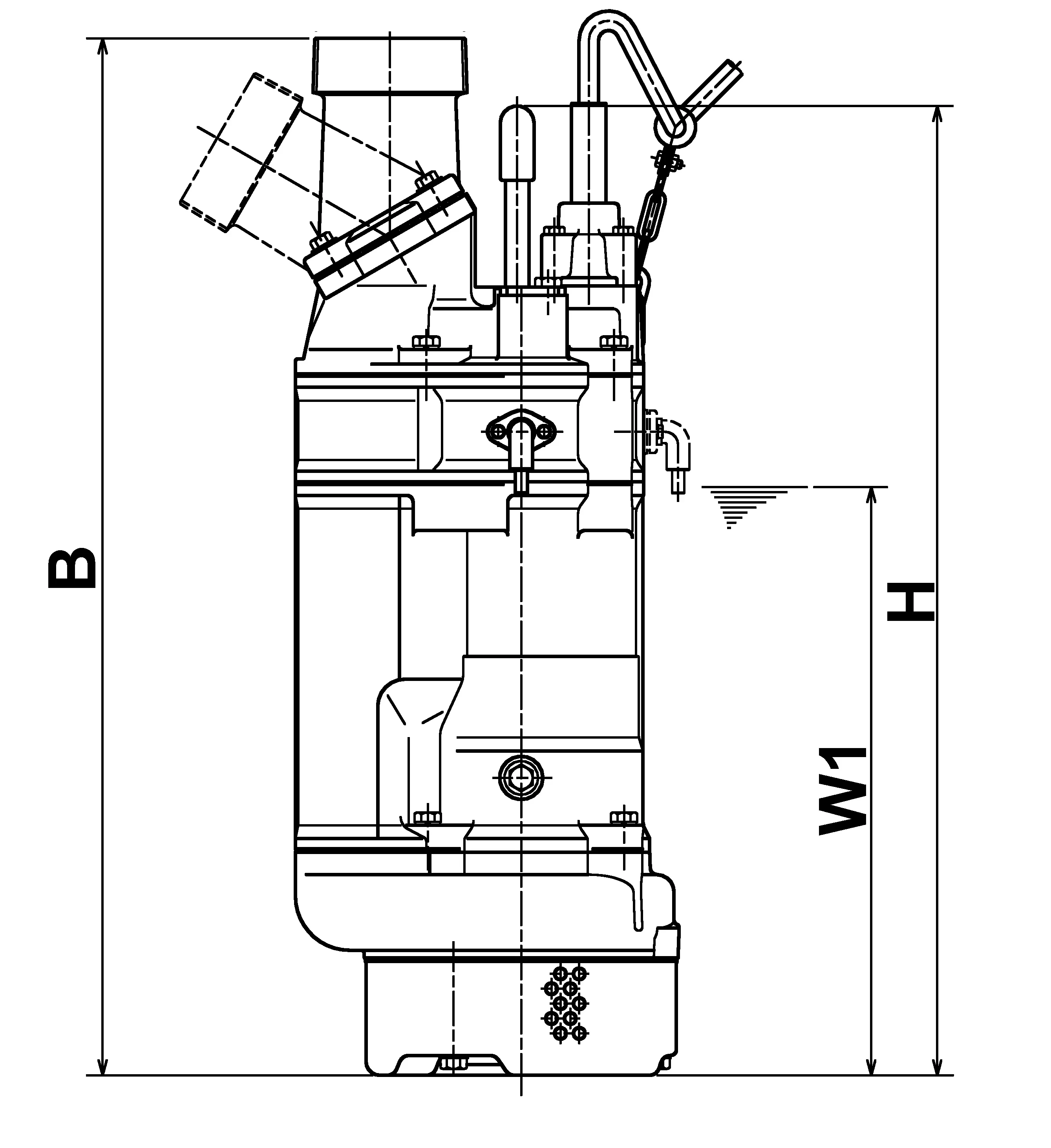

Méretek mm-ben:
W1: Minimális vízszintmagasság
| Modell | A | A1 | B | D | H | W1 |
| KTZE21.5 | 261 | 235 | 609 | 216 | 728 | 345 |
| KTZE31.5 | 268 | 235 | 609 | 216 | 728 | 345 |
| KTZE22.2 | 261 | 235 | 629 | 216 | 748 | 355 |
| KTZE32.2 | 268 | 235 | 629 | 216 | 748 | 355 |
| KTZE23.7 | 338 | 283 | 747 | 252 | 717 | 435 |
| KTZE33.7 | 353 | 283 | 757 | 252 | 717 | 435 |
| KTZE43.7 | 368 | 283 | 767 | 252 | 717 | 435 |
