Tsurumi KTZ

Ipari felhasználásra szánt víztelenítő zagyszivattyú

Megemelt ellenállóképesség a víznyomással szemben

Tápfeszültség:

400 V

Motorteljesítmény:

1,5-11,0 kW

Max. emelési mag.:

48.5 m

Max. szállítóképesség:

2440 l/perc

Max. szemcseátmérő:

20 mm

Száraz tömeg:

30,0-136,0 kg

Tsurumi szivattyúk műszaki megoldásai (linkre kattintva elérhető)

Tsurumi KTZ szivattúcsalád katalógusa (linkre kattintva elérhető)

Ipari felhasználásra szánt víztelenítő zagyszivattyú.

Általánosan használható, jelentős szállítású, víztelenítő szivattyúk átlagos használatra. A maximális merülőmélység 25 m. A felhasználói igényekre alapozva a Tsurumi egy kiemelkedő szállítású, általános víztelenítő célokra szánt szivattyút kínál.

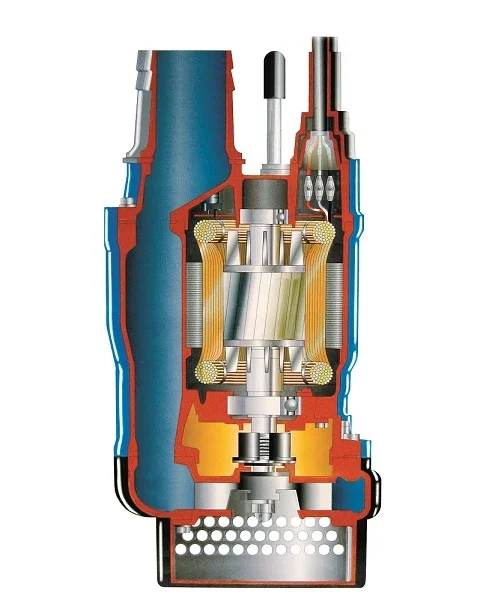

Felső kifolyású: a szivattyúzott víz hűti a motort, majd kifolyik. A motor hűtése akkor is megfelelő, ha csak kis mennyiségű víz kerül a szivattyúba. A felső kifolócsöves megoldás miatt a szivattyú szűkös helyeken is használható.

Kemény: Az acélöntvény szivattyúház használatával szivattyúink élettartama magasabb a standard alumíniumházas szivattyúkénál. Minden motor kategóriánál rendelkezésre állnak nagy szállítási magasságú, illetve nagy szállítási mennyiségű verziók.

Hatékony motorhűtés: A karcsú kialakítás felső kifolyócsővel kombinálva gazdaságos térkihasználást biztosít. A motor hűtése hatékony az oldaláramú csatornakialakítás miatt.

Megemelt ellenállóképesség a víznyomással szemben: Egy újonnan kifejlesztett tengelytömítés egésezn 2,5 kgf/cm2 víznyomásig nyomástűrő. Ez lehetővé teszi a szivattyúk hasznlatát jelentősebb mélyégekben is, pl. mély kutaknál, tehát egy étlagos építőipari munkaterületenjelentkező igényeknél jóval többet tudnak.

Részletes adatok:

Modell	Jelleggörbe színkód	Kifolyócső átmérő	Motortel- jesítmény kW	Áramfelvétel	Max. emelési magasság	Max. szállítás l/perc	Száraz tömeg kábel nélkül kg	Max. szemcseátmérő ø mm	Max. merülő mélység m	Kábelhossz m
KTZ21.5	1	2" AG	1,5	3,5	21,5	430	30,0	8,5	25	20
KTZ31.5	2	3" AG	1,5	3,5	14,4	670	30,0	8,5	25	20
KTZ22.2	3	2" AG	2,2	5,0	26,0	500	34,0	8,5	25	20
KTZ32.2	4	3" AG	2,2	5,0	20,5	800	34,0	8,5	25	20
KTZ23.7	5	2" AG	3,7	7,7	36,5	450	63,0	8,5	25	20
KTZ33.7	6	3" AG	3,7	7,7	29,0	900	63,0	8,5	25	20
KTZ43.7	7	4" AG	3,7	7,7	18,0	1440	63,0	8,5	25	20
KTZ35.5	8	3" AG	5,5	11,4	32,0	1100	73,0	8,5	25	20
KTZ45.5	9	4" AG	5,5	11,4	22,5	1740	73,0	8,5	25	20
KTZ47.5	10	4" AG	7,5	15,0	40,0	1400	100,0	12	25	20
KTZ67.5	11	6" AG	7,5	15,0	31,0	2030	99,0	20	25	20
KTZ411	12	4" AG	11,0	22,0	48,5	1440	130,0	12	25	20
KTZ611	13	6" AG	11,0	22,0	32,5	2440	131,0	20	25	20

Teljesítmény görbék:

Anyagminőség:

Kifolyócső ø, mm			50, 80, 100, 150
Szivattyúzott folyadék	Folyadéktípus		Forrásvíz, esővíz, talajvíz, homokos víz
Szivattyúzott folyadék	Hőmérséklet		0-40°C
Szivattyú	Komponensek	Járókerék	Nyitott típusú örvénykamrás járókerék
		Tengely tömítés	Dupla mechanikus tömítés
		Csapágyak	Zárt golyóscsapágy
	Anyag	Járókerék	Krómacél öntvény
		Ház	Szürke acél öntvény EN-GJL-200
		Szívótárcsa	Lágyvas öntvény EN-GJS-500-7
		Tengely tömítés	Szilikon-karbid olajfürdőben
Motor	Típus, Pólusok		Indukciós motor, 2 pólusú
	Motorvédelem (beépített)		Hőfokkapcsoló
	Szigetelés		F szigetelési osztály
	Kenés		Turbinaolaj (ISO VG32)
	Fázis / Feszültség		3-fázis / 400V / 50Hz / direkt soros indítás
	Anyag	Ház	Szürke acél öntvény EN-GJL-200
		Tengely	Rozsdamentes acél EN-X30Cr13
		Kábel	Gumi, H07RN-F
Kifolyócső csatlakozás			Menetes kifolyócső csatlakozás

Méretek mm-ben:

KTZ21.5
KTZ31.5
KTZ22.2
KTZ32.2
KTZ23.7
KTZ33.7
KTZ43.7
KTZ35.5
KTZ45.5

KTZ47.5
KTZ67.5
KTZ411
KTZ611

W1: Minimális vízszintmagasság

Modell	A	A1	B	B1	D	H	W1
KTZ21.5	235	173	509	401	216	478	120
KTZ31.5	235	173	509	401	216	478	120
KTZ22.2	235	173	529	421	216	498	120
KTZ32.2	235	173	529	421	216	498	120
KTZ23.7	283	208	627	504	252	637	150
KTZ33.7	283	208	627	504	252	637	150
KTZ43.7	283	208	642	504	252	637	150
KTZ35.5	306	218	671	548	259	688	150
KTZ45.5	306	218	686	548	259	688	150
KTZ47.5	330	240	764	626	314	687	190
KTZ67.5	330	240	799	626	314	687	190
KTZ411	373	260	806	645	350	740	190
KTZ611	373	260	826	645	350	740	190

Letölthető dokumentumok

23_file1_ktz_szivattyu_katalogus.pdf

23_file2_epitoipari szivattyuk.pdf

23_file3_contractors pumps_english.pdf
