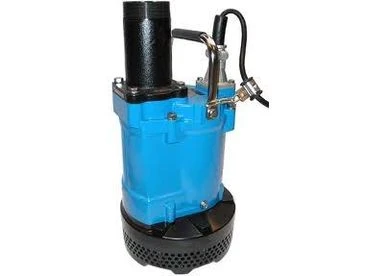

A KTV zagyszivattyú széria a legkopásállóbb anyagból készül, de mégis kis tömegű!
A Tsurumi tudása és tapasztalata összegződik az új KTV szériában, ami kombinálja a legfejlettebb anyagokhasználatát a maximális tartóssággal, könnyű tömeggel és hordozhatósággal. A zagyszivattyú ugyanúgy használható víztelenítő szivattyúként építési munkaterületeken, mint berendezésekbe építve.
Felső kifolyású: a szivattyúzott víz hűti a motort, majd kifolyik. A motor hűtése akkor is megfelelő, ha csak kis mennyiségű víz kerül a szivattyúba. A felső kifolócsöves megoldás miatt a zagyszivattyú szűkös helyeken is használható.
Könnyű: Tömegcsökkentési céllal a szivattyúalkatrészek egy része fröccsöntött alumíniumra és speciálisan kezelt szintetikus gumira lett cserélve. Ezzel a Tsurumi megfelelőhagyományos modelljeihezképest hozzávetőlegesen 10 kg súlycsökkenést értek el. Ez és az ergonómikusan kialakított fogantyú megkönnyíti a szivattyúk áthelyezését a munkaterületeken.
Kemény: A speciálisan kezelt szintetikus gumiból készült alkatrészek - beleértve a házat, a koptatólemez és a vezetőperselyt - védik a fröccsöntött alumíniumból készült motorházat. Ez rendkívül megnövekedett kopásállóságot és egyéb olyan előnyöket eredményezett, mint:
- csökkentett általános karbantartásigény
- a szivattyú immunissá válik a kalciumkarbonátokra és a vízkőlerakódásokra.
Alacsony karbantartásigény: A zagyszivattyú alsó része könnyen leszerelhető egy dugókulccsal az egyszerű karbantartási műveletekhez, melyekhez a járókereket sem kell eltávolítani.
Részletes adatok:
| Modell | Jelleggörbe színkód | Kifolyócső átmérő | Motortel- jesítmény kW | Áramfelvétel | Max. emelési magasság | Max. szállítás l/perc | Száraz tömeg kábel nélkül kg | Max. szemcseátmérő ø mm | Max. merülő mélység m | Kábelhossz m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTV2-8 | 1 | 2" AG | 0,75 | 1,8 | 15,0 | 320 | 11,5 | 6 | 10 | 10 |
| KTV2-15 | 2 | 2" AG | 1,5 | 3,3 | 20,0 | 420 | 20,0 | 8,5 | 25 | 20 |
| KTV2-22 | 3 | 2" AG | 2,2 | 4,3 | 24,0 | 525 | 23,0 | 8,5 | 25 | 20 |
| KTV2-37H | 4 | 2" AG | 3,7 | 7,4 | 33,8 | 500 | 36,0 | 8,5 | 25 | 20 |
| KTV2-37 | 5 | 3" AG | 3,7 | 7,4 | 26,5 | 830 | 36,0 | 8,5 | 25 | 20 |
| KTV3-55 | 6 | 3" AG | 5,5 | 11,0 | 35,0 | 980 | 47,0 | 8,5 | 25 | 20 |
Teljesítmény görbék:
Anyagminőség:
| Kifolyócső ø, mm | 50, 80 | |||
|---|---|---|---|---|
| Szivattyúzott folyadék | Folyadéktípus | Forrásvíz, esővíz, talajvíz, homokos víz | ||
| Hőmérséklet | 0-40°C | |||
| Szivattyú | Komponensek | Járókerék | Örvénykamrás járókerék | |
| Tengely tömítés | Dupla mechanikus tömítés | |||
| Csapágyak | Zárt golyóscsapágy | |||
| Anyag | Járókerék | Uretán gumi, Lágyvas öntvény EN-GJS-700-2 | ||
| Ház | Szintetikus gumi | |||
| Tengely tömítés | Szilikon-karbid olajfürdőben | |||
| Motor | Típus, Pólusok | Indukciós motor, 2 pólusú | ||
| Motorvédelem (beépített) | Hőfokkapcsoló | |||
| Szigetelés | E szigetelési osztály | |||
| Kenés | Turbinaolaj (ISO VG32) | |||
| Fázis / Feszültség | 3-fázis / 400V / 50Hz / direkt soros indítás | |||
| Anyag | Ház | Alumínium présöntvény | ||
| Tengely | Rozsdamentes acél EN-X30Cr13, Rozsdamentes acél EN-X6Cr13 | |||
| Kábel | Gumi, H07RN-F | |||
| Kifolyócső csatlakozás | Menetes kifolyócső csatlakozás | |||
Méretek mm-ben:
- KTV2-15
- KTV2-22
- KTV2-8
- KTV2-37
- KTV2-37H
- KTV3-55
W1: Minimális vízszintmagasság
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTV2-8 | 200 | 155 | 353 | 281 | 200 | 369 | 65 |
| KTV2-15 | 240 | 187 | 392 | 310 | 240 | 396 | 80 |
| KTV2-22 | 240 | 187 | 412 | 330 | 240 | 416 | 80 |
| KTV2-37H | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV2-37 | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV3-55 | 300 | 229 | 545 | 422 | 300 | 545 | 90 |
