Tsurumi szivattyúk műszaki megoldásai (linkre kattintva elérhető)

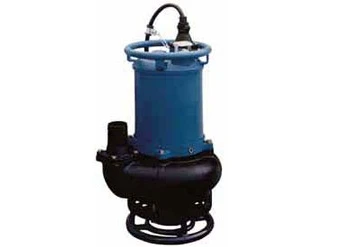

Iszapszivattyú nehéz üzemi körülményekhez!
A speciális acél járókerék és szívótárcsa jelentősen növeli a szivattyú élettartamát. A tágas szivattyúház nagy falvastagságú, kopásálló anyagból készült.
Kényszerkeverés: az iszapszivattyú motorja tengelyének végére szerelt keverőlapát kényszerkeveréssel mozgásban tartja a folyadékot az iszap könnyű és hatékony továbbítása érdekében.
A különleges minőségű acélból készült járókerék és szívólemez jelentősen megnövelte ezen modellek élettartamát. A szivattyúház széles passzázzsal rendelkezik a ház falvastagságánal és kopásállóságának köszönhetően. A 4-pólusú motorral kombinálva az gyszerű szerkezeti kialakítás mellett demonstrálja a kiemelkedő tartósságot és alkalmazhatóságot. A spirális kialakítás lehetővé teszi a homok, iszap, stb. továbbítását.
Köpenyhűtés: A duplafalú szivattyúház között áramló folyadéktökéletes hűtést garantál száraz körülmények között is.
Részletes adatok:
| Modell | Jelleggörbe színkód | Kifolyócső átmérő | Motortel- jesítmény kW | Áramfelvétel | Max. emelési magasság | Max. szállítás l/perc | Száraz tömeg kábel nélkül kg | Max. szemcseátmérő ø mm | Max. merülő mélység m | Kábelhossz m |
|---|---|---|---|---|---|---|---|---|---|---|
| GPN35.5 | 1 | 3" AG | 5,5 | 12,1 | 16,3 | 1900 | 145,0 | 30 | 20 | 20 |
| GPN411 | 2 | 4" AG | 11,0 | 22,0 | 19,3 | 3250 | 217,0 | 30 | 20 | 20 |
| GPN415 | 3 | 4" AG | 15,0 | 25,8 | 21,5 | 4110 | 220,0 | 30 | 20 | 20 |
| GPN622 | 4 | 6" AG | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 20 | 20 |
Teljesítmény görbék:
Anyagminőség:
| Kifolyócső ø, mm | 80, 100, 150 | |||
|---|---|---|---|---|
| Szivattyúzott folyadék | Folyadéktípus | Iszap, habarcs, homokot tartalmazó folyadék és/vagy bentonit | ||
| Hőmérséklet | 0-40°C | |||
| Szivattyú | Komponensek | Járókerék | Nyitott típusú örvénykamrás járókerék | |
| Tengely tömítés | Dupla mechanikus tömítés | |||
| Csapágyak | Zárt golyóscsapágy | |||
| Anyag | Járókerék | Krómacél öntvény | ||
| Ház | Szürke acél öntvény EN-GJL-200 | |||
| Szívótárcsa | Krómacél öntvény | |||
| Tengely tömítés | Szilikon-karbid olajfürdőben | |||
| Motor | Típus, Pólusok | Indukciós motor, 4 pólusú | ||
| Motorvédelem (beépített) | Hőfokkapcsoló | |||
| Szigetelés | E szigetelési osztály, B szigetelési osztály | |||
| Kenés | Turbinaolaj (ISO VG32) | |||
| Fázis / Feszültség | 3-fázis / 400V / 50Hz / direkt soros indítás | |||
| Anyag | Ház | Szürke acél öntvény EN-GJL-150 | ||
| Tengely | Króm-molibdén acél (DIN 1.7220) | |||
| Kábel | Gumi, H07RN-F, Gumi, NSSHÖU | |||
| Kifolyócső csatlakozás | Menetes kifolyócső csatlakozás | |||
Méretek mm-ben:
- GPN35.5
- GPN411
- GPN415
- GPN622
W1: Minimális vízszintmagasság
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 426 | 429 | 307 | 390 | 79 | 270 |
| GPN411 | 617 | 517 | 481 | 328 | 450 | 879 | 295 |
| GPN415 | 617 | 518 | 481 | 328 | 451 | 879 | 295 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
