Dragflow EL 25-60 / EL 110-200

Elektromos keverőlapátos merülő iszapszivattyú

Sűrű és szilárd anyag tartalmú anyagokhoz!

Motorteljesítmény:

18-220 kW

Max. emelési mag.:

55 m

Max. szállítóképesség:

20000 l/perc

Száraz tömeg:

680-5000 kg

Max. szemcseátmérő:

120 mm

Dragflow elektromos kotrószivattyú - 220 kW-ig

Elektromos keverőlapátos nagy teljesítményű merülő szivattyúk - Szállítóképesség: 100-1300m3/h - Teljesítmény 18 -150 kW

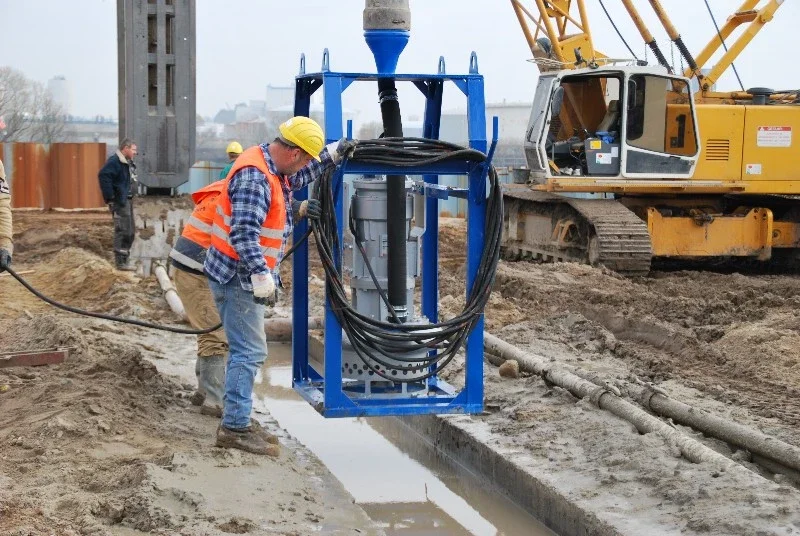

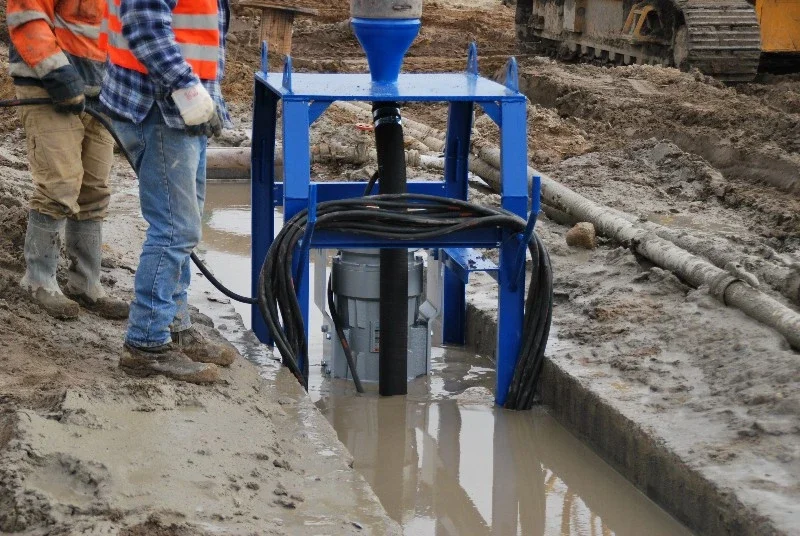

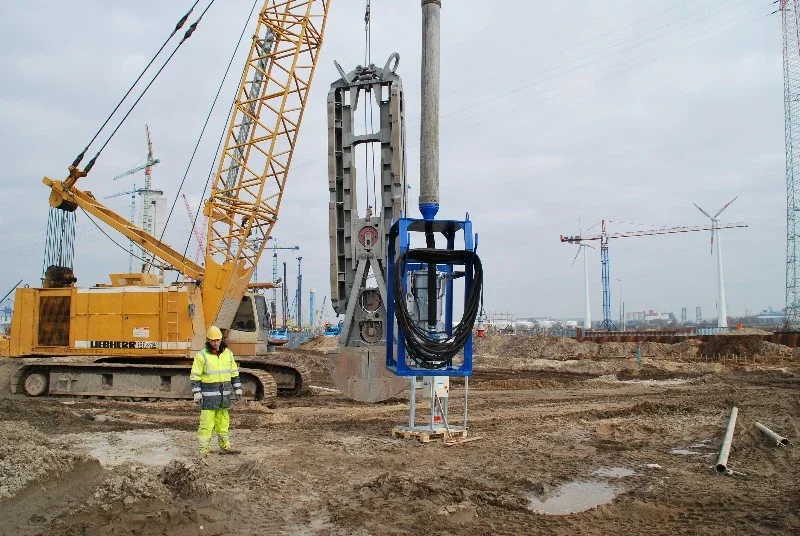

Iszap és zagyszivattyú építőipari és bányászati hasznlatra.

Jellemzők:

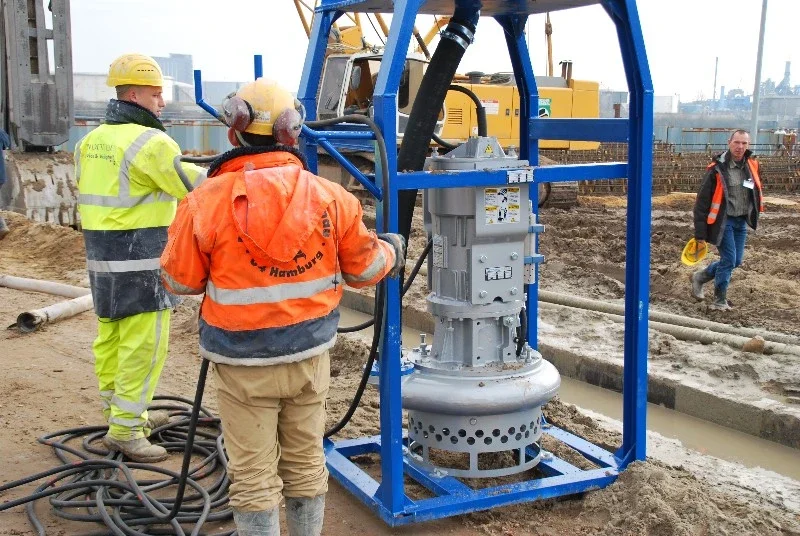

Szilárd anyagok felkeverésére is alkalmas keverőlapáttal ellátott szivattyú
Magas kopásállóság
Alacsony fordulatszám
Képes kezelni akár 70(tömeg)%-os anyagsűrűségű anyagot is
Az elektromos szivattyúk kaphatók 50Hz és 60Hz változatban
Szivattyú CE tanúsítvánnyal. UL / CSA tanúsítvány rendelkezésre áll.
Tápfeszültség: 230-400 V

A Dragflow az 1980-as évek végén kezdett gyártani nagy teljesítményű keverőlapátos merülő szivattyúkat kifejezetten iszap és sűrű, koptató hatású folyadékok szivattyúzásához. Mára a Dragflow - mint piacezető a keverőlapátos merülőszivattyúk terén - nem pusztán alternatívát kínál szilárd anyagok kezelésére a hagyományos termékekkel és rendszerekkel, hanem megoldásokat nyújt a speciális ágazatokban működő ügyfeleinek is, akiknek szélsőséges körülménnyekkel kell szembenézniük és összetett feladatokat kell megoldaniuk.

A Dragflow termékek kivételes szerkezeti minőségben készülnek, így alacsonyak a karbantartási és javítási költségek a főalkatrészek és kopó alkatrészek tekintetében egyaránt.

Minden szivattyú magas hatásfokú keverőlapáttal van ellátva, hogy a leülepedett szilárd anyagokat is el tudja szállítani. Magas kopásállóság jellemzi a szivattyúkat a kiváló minőségű króm kopó alkatrészeknek betudhatóan. A szivattyú alacsony fordulatszámon működik, ezzel is csökkentve a koptató hatást. Képes kezelni akár 70 tömeg %-ban szilárd anyagot. A szivattyú H osztályú elektromos motorral van szerelve.

A szivattyúkhoz opcionálisan rendelhető tartozékok:

Hűtőköpeny
Hínárvágó
Hőmérséklet és nedvesség-érzékelő
Nagynyomású Jet rendszer
Távirányítású úszó rendszer

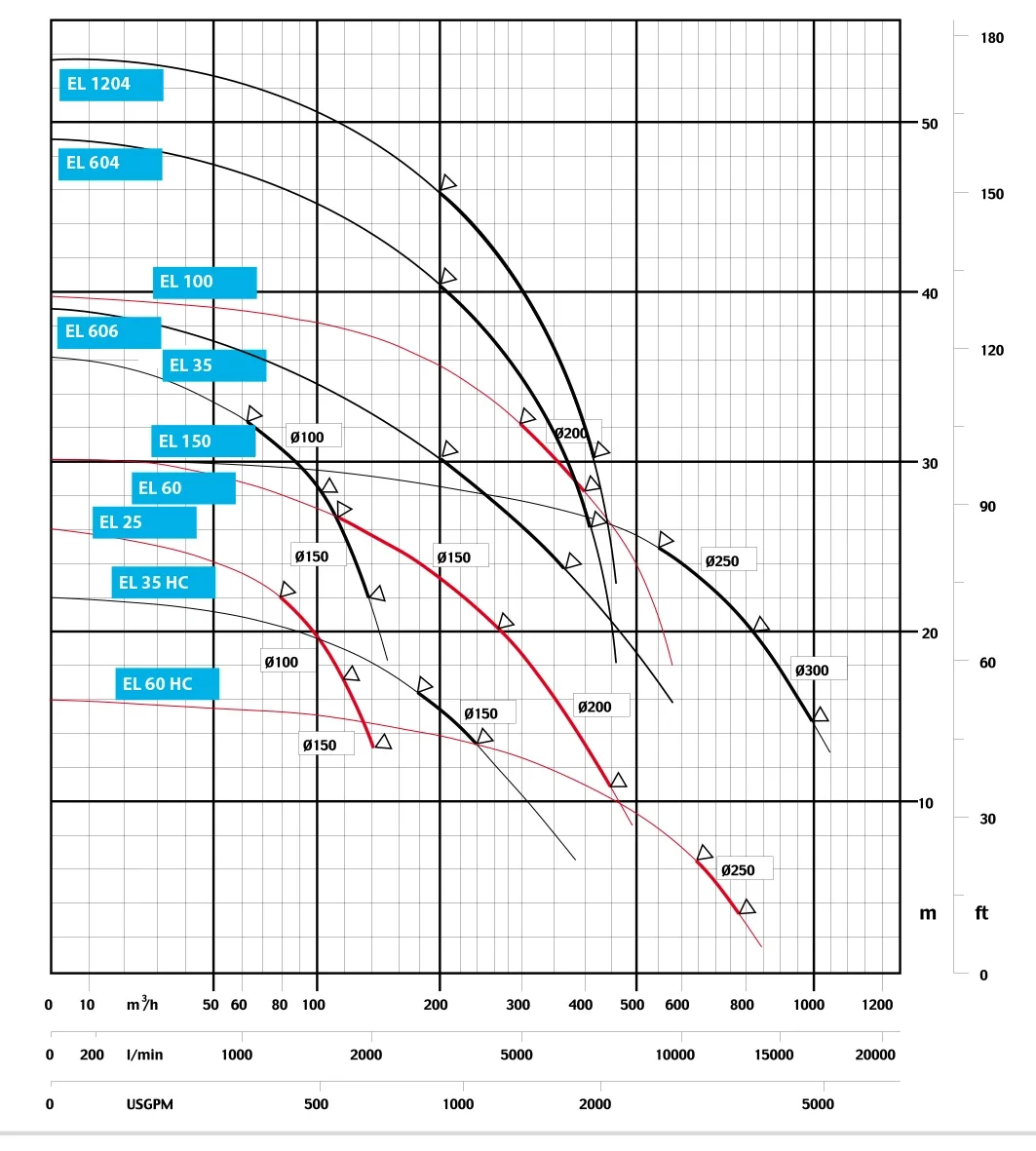

Műszaki adatok:

Szivattyú Modell	Nyomócsonk (mm)	Szállítóképesség (m³/h)	Maximális emelési magasság (m)	Teljesítmény (HP/kW)	R.P.M. (50/60Hz)	Maximális szivattyúzható szemcseátmérő (mm)	Saját tömeg (kg)
EL25A	100	100	20	25 / 18	980 / 1180	35	680
EL25B	150	140	14	25 / 18	980 / 1180	35	690
EL35A	100	90	30	35 / 26	980 / 1180	35	750
EL35B	150	140	22	35 / 26	980 / 1180	35	760
EL35HC	150	210	15	35 / 26	980 / 1180	35	750
EL354A	100	60	46	50 / 37	1450 / 1750	35	750
EL354B	150	120	39	50 / 37	1450 / 1750	35	765
EL60A	150	200	22	60 / 44	980 / 1180	60	1040
EL60B	200	350	18	60 / 44	980 / 1180	60	1070
EL60HC	250	720	5	60 / 44	980 / 1180	90	1300
EL606A	150	200	30	80 / 60	NA / 1180	60	1200
EL606B	200	350	24	80 / 60	NA / 1180	60	1220
EL604A	150	200	45	150 / 70	1450 / 1750	60	1070
EL604B	200	470	22	100 / 75	1450 / 1750	60	1085
EL604SHC	250	720	16	120 / 90	1450 / NA	90	1300
EL1204A	150	200	46	120 / 90	1450 / 1750	60	1085
EL1204B	200	400	31	120 / 90	1450 / 1750	60	1095
EL110A	150	200	36	108 / 80	750 / 900	60	2500
EL110B	200	470	27	108 / 80	750 / 900	60	2500
EL180A	200	300	45	176 / 130	980 / 1180	60	2900
EL180B	250	500	37	176 / 130	980 / 1180	60	2900
EL200A	200	400	55	200 / 150	980 / 1180	60	2900
EL200B	200	300	50	200 / 150	980 / 1180	60	2900
EL150A	250	720	22	150 / 110	600 / 720	120	4300
EL150B	300	900	18	150 / 110	600 / 720	120	4350
EL300A	250	900	34	300 / 220	750 / 900	120	4950
EL300B	300	1200	28	300 / 220	750 / 900	120	5000

Részletesebb technikai leírás a szivattyú modellekről az alább letölthető pdf dokumentumokban található.

Letölthető dokumentumok

1407_file1_el110_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file2_el_300_a_b_dragflow-schede-el-50hz-engv01.pdf

1407_file3_dragflow-datasheet_el150ab_e.pdf

1407_file4_el200_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file5_el110s_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file6_el180s_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file7_el_604_s_hh_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file8_el_1204_eng_new.pdf

1407_file9_dragflow-schedap_el35ab_e.pdf

1407_file10_data_sheet_el_354_ab.pdf

1407_file11_data_sheet_el_604.pdf

1407_file12_dragflow-el606_60hz.pdf

1407_file13_dragflow-schedap_el25ab_e_0.pdf

1407_file14_dragflow-schedap_el35hc_e.pdf

1407_file15_el_120_4_hh_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file16_dragflow-schedap_el60ab_e.pdf

1407_file17_dragflow-schedap_el60hc_e.pdf

1407_file18_dragflow-schedap_el60s_ab_e.pdf

1407_file19_dragflow-schedap_el150ab_e.pdf

1407_file20_el_25_s_(35hp)_eng.pdf

1407_file21_el_35s_a_b_dragflow-schede-el-50hz-eng.pdf

1407_file22_el180_a_b_dragflow-schede-el-50hz-eng.pdf
