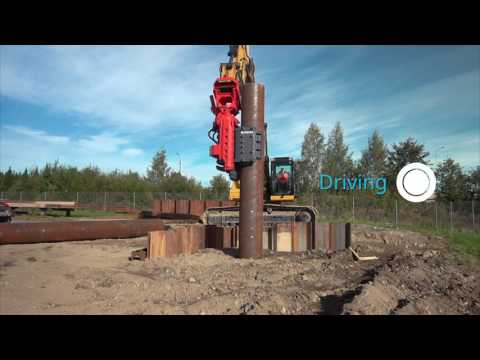

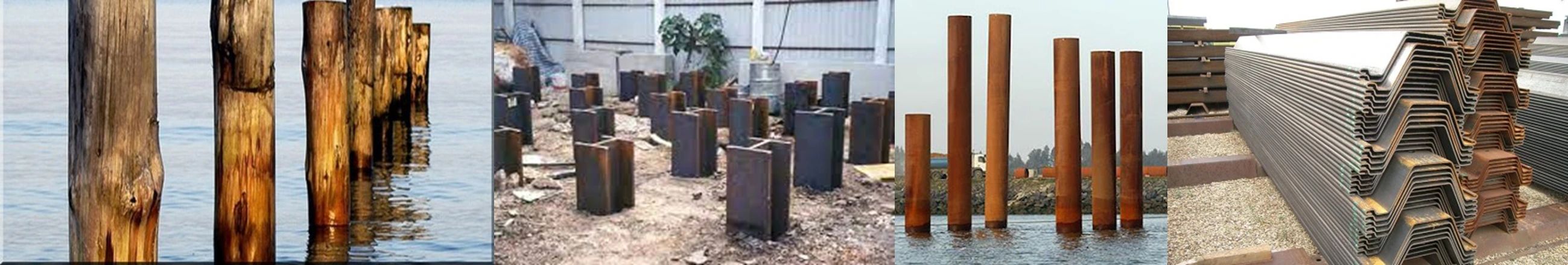

A MOVAX vibrációs cölöpverői alkalmasak számos alapozási és cölöpözési feladatra, valamint alkalmazhatóak a legkülönfélébb talajviszonyok mellett, akár szűk helyeken is. Rendkívül precízen vezérelhető eszközök, így mindig hatékony a munkavégzés. Egy szérián belül több modell áll rendelkezésre, többféle konfigurációval, így a kotrógépek széles skálájára felszerelhetőek a MOVAX cölöpverők. Az eszközök alkalmasak a legtöbb cölöptípus telepítésére, a kiegészítőtől függően. Pl.: szádlemezek, H-oszlopok, acélcsövek, facölöpök…
Adatlap a típusra kattintva jelenik meg.
| MOVAX SG | Kotrógép tömege | ||||||
| Oszlop mérete (hossz/tömeg) |
33-40 t | 28-32 t | 23-28 t | 20-24 t | 17-21 t | 13-16 t | 7-11 t |
|
6 m/ 2.800 kg |
SG-75 SG-75V |
||||||
|
8 m/ 2.300 kg |
|||||||
|
6 m/ 1.200 kg |
SG-40N | SG-30N | |||||
|
4 m/ 400 kg |
SG-15N | ||||||
| Használható oszlopok | |||||||
|
Szádlemezek |
400-1.200 mm | 400-1.200 mm | 400-600 mm 394-705 mm* |
||||
| H gerendák | H100-H500 | H-100-H400 | H100-H300 | ||||
| Fa cölöpök | Ø 160-420 mm & Ø430-600 mm | Ø 120-250 mm & Ø 220-325 mm |
Ø 100-200 mm & Ø 200-300 mm |
||||
| Csőoszlopok | Ø 88,9-1220 mm | Ø88,9-508 mm | Ø88,9-323,9 mm | ||||

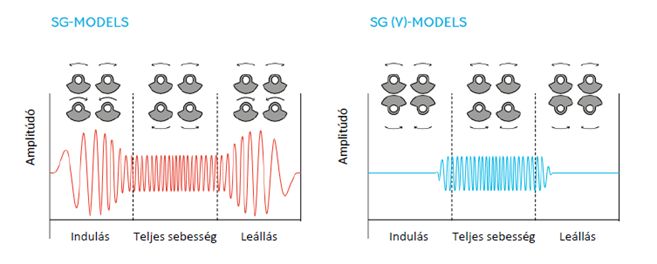

A MOVAX oldalmegfogású cölöpverők elérhetőek fix és rezonanciamentes (V) változatban is.
A V modellek alkalmasak érzékeny környezetben való használatra, ahol minimálisra kell csökkenteni a zavaró tényezőket.
A MOVAX oldalmegfogású cölöpverők moduláris felépítésüknek köszönhetően számos oszloptípushoz alkalmasak.
MOVAX moduláris rendszer:
A MOVAX moduláris rendszer lehetővé teszi az oldalmegfogású cölöpverőverő univerzális felhasználását.
Cserélhető karokat, bilincseket és párnákat lehet felszerelni, amelyek könnyen és hatékonyan használhatók a különböző cölöpfajtákhoz.
| Csatoló | Fő egység | Karok | Megfogó bilincsek | Párnák | |
| Kotrógép specifikus | Vibro Box | Szádlemez- | - Szádlemez/ H- oszlop- - Kis átmérőjű cső- - Egyedi- |
||
| Univerzális- | Csőcölöp- | ||||
| Szádlemez- | - Szádlemez/ H- oszlop- - Kis átmérőjű cső- -Egyedi- |
||||
| Facölöp- | |||||
| Csőcölöp- | Csőcölöp- | ||||
| Standard | Tandem | ||||
| Alsó megfogó bilincsek | |||||
| 1.) A speciális szádlemez kar a megoldás, ha főként vagy kizárólag szádlemezeket és H oszlopokat kell telepíteni. Ez az eszköz továbbá alkalmas a kis külső átmérővel rendelkező csőcölöpök leverésére is, maximum 273 mm átmérőig. Minden átmérőhöz egyedi csőpárnák szükségesek. A kar kompatibilis SG-45 (V)- SG-75 (V) | ||
| Kar | Párna | Műszaki adatok |
| Szádlemez- | Szádlemez/H- oszlop- | sz. 400- 1200 mm / H180-H500 |
| Kis átmérőjű cső- | 88,9 mm- 273 mm (külső átmérő) Standard méretek: Ø88,9, Ø101,6 Ø114,3 Ø127 Ø139,7 Ø168,3 Ø219,1 Ø273 /Egyedi méret kérésre/ |
|
| Egyedi- | pl.: vasúti sín, egyéb profil | |
| 2.) Az univerzális kar alkalmas szádlemez, H-gerenda, facölöp és acélcső leverésére. Rendelkezésre áll SG-15N- SG-75 (V) meghajtókhoz. Fontos, hogy minden csőmérethez saját párna kell, míg facölöp esetében számos mérethez használható egy kar. |
|||
| Kar | Megfogó bilincs | Párna | Műszaki adatok |
| Univerzális- | Csőcölöp- | - SG-45(V)- SG-75(V) Ø88,9-762 mm - SG-30N- SG-40N Ø88,9-508 mm - SG15N Ø88,9-323,9 mm Standard méretek: Ø88,9, Ø101,6 Ø114,3 Ø127 Ø139,7 Ø168,3 Ø219,1 Ø273 Ø323,9, Ø406,4 Ø457 Ø508 Ø610 Ø711 Ø762 /Egyedi méret kérésre/ |
|
| Szádlemez- | Szádlemez/H-oszlop- | - SG-45(V)- SG-75(V) sz. 400- 1.200 mm / H100-H500 - SG-30N- SG-40N sz. 400- 1.200 mm / H100-H400 - SG15N sz. 400- 600 mm / H100-H300 |
|
| Kis átmérőjű cső- | Ø88,9, Ø101,6 Ø114,3 Ø127 Ø139,7 Ø168,3 Ø219,1 Ø273 | ||
| Egyedi- | pl.: vasúti sín, egyéb profil | ||
| Facölöp- | - SG-45(V)- SG-75(V) Ø160-420 mm & Ø430-600 mm - SG-30N- SG-40N Ø120-250 mm & Ø220-325 mm - SG15N Ø100-200 mm & Ø200-300 mm |
||
| 3.) Speciális csőfogó karokat használnak nagy átmérőjű csövek kezelésére, leverésére, 508 mm- 1220 mm-ig. A tandem alsó megfogó bilincs ugyanolyan csövekhez alkalmas, mint maga a kar. Használható: SG-45 (V)- SG-75 (V) | ||
| Kar | Bilincs | Műszaki adatok |
| Csőcölöp- | Csőcölöp- | - SG-45- SG-75 Ø508-1220 mm Standard méretek: Ø508 Ø610 Ø711 Ø762 Ø813 Ø914 Ø1016 Ø1220 /Egyedi méret kérésre/ |
| 4.) A standard alsó bilincset a cölöpverés befejezésére használják. Alkalmas szádlemezhez, H-gerendához, csőcölöpökhöz. Minden típusú cölöphöz a hozzá megfelelő párna tartozik. Kisebb átmérőjű csőcölöpökhöz „felső ütőcsap” szükséges. | ||
| - Alsó megfogó bilincs: | Tandem | Ø508- 1220mm |
| Standard | Ø323,9-508 mm & Ø508-762 mm | |
