MOVAX CONTROL SYSTEM

A MOVAX vezérlőrendszer (MCS ™) összekapcsolja a kotrógépet a MOVAX cölöpverőkkel, cölöpkalapácsokkal, előfúrókkal, cölöpfúrókkal és a Multi-tool cölöpvezetőkkel.A rendszer vezérli a kotrógép segédhidraulikáját és a MOVAX berendezéseinek összes funkcióját.A rendszer dőlés- és nyomásérzékelőket használ például a cölöpfúrási folyamat felügyeletére - így segítve a kezelőt a jobb hatékonyság, a nagyobb termelékenység és a precizitás elérésében.

A MOVAX vezérlőrendszer három változatban érhető el: MCS Lite, MCS Pro és MCS Pro+auto.
Az MCS Lite egy alapvető vezérlőrendszerbeleértve a MOVAX cölöp- és kezelőberendezések működtetéséhez szükséges összes vezérlőt.
Az MCS Lite elérhető  fix vagy ideiglenes formában (MCS Lite plug & play).
Az MCS Pro több érzékelőt tartalmaz, amelyek további információkat  biztosítanaka munkafolyamatról a MOVAX berendezés számára.
Az MCS Pro+auto ezenkívül hozzáadja az automatikus vezérlési funkciót az MCS Pro vezérlőrendszerhez.

Tulajdonságok:
Ergonómikus és intuitív felhasználói felület
Színes kijelző
Egyszerűen kezelhető
Kompatibilis az összes MOVAX cölöpözőeszközzel

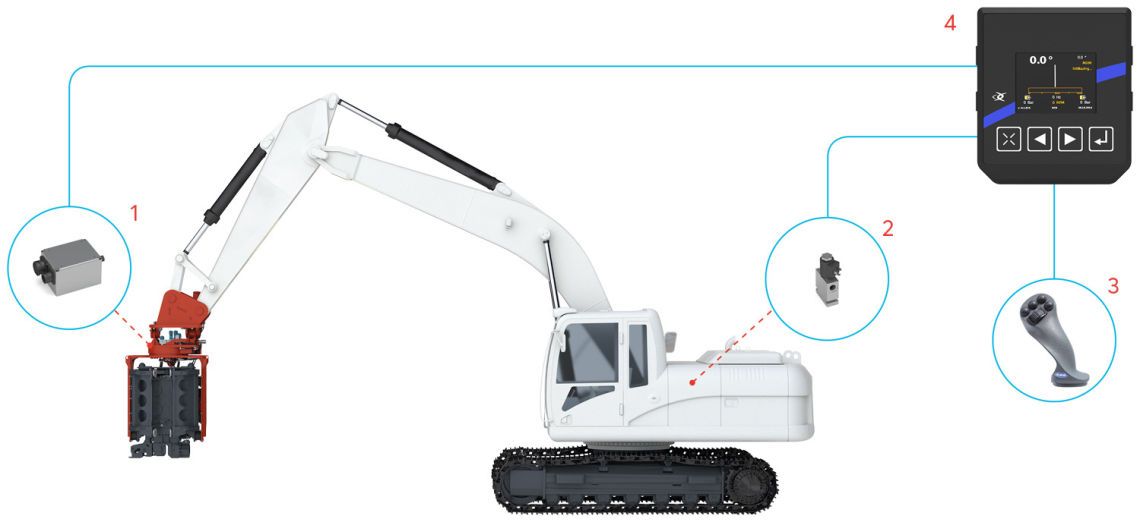

MCS Lite

Az MCS Lite fülkébe szerelt elektronikus vezérlőmodulja 3,2"-os kijelzővel rendelkezik. A modul képes a kotrógépek kiegészítő hidraulikarendszerének a kezelésére, így automatikusan a szükséges hidraulikus teljesítmény jut el a MOVAX adapterbe.
A kijelző tájékoztatást ad a kezelőnek a MOVAX berendezésről: szögek, rezgésfrekvencia vagy a cölöpkalapács ütési energiája és a hidraulikus nyomás. Az alapvető szervizintervallumok és rendszerdiagnosztikai adatok is rendelkezésre állnak a kezelő számára.A rendszert ergonomikus vezérlőfogantyúkkal, tekerőgombokkal és kapcsolókkal szállítják, amelyek lehetővé teszik az egyszerű kezelést.
A kezelőkarok extra kapcsolókat és tekerőgombokat tartalmaznak a kotrógép eredeti fogantyúiból származó funkciók befogadására.

1. MOVAX modul
2. Vezértömb
3. Joystick
4. Kijelző

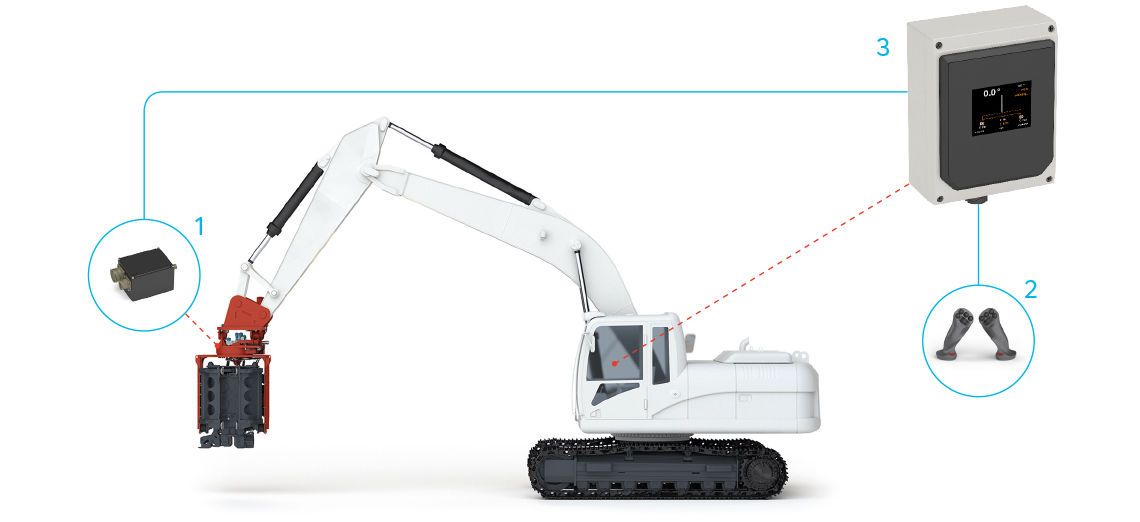

MCS Lite Plug& Play

Az MCS Lite Plug&Play az MCS lite-on alapul, de  gyorsan és egyerűen le- és felszerelhető, így adott esetben könnyedén átrakható egy másik kotrógépre. Az eszköz lehetővé teszi a kezelő számára a MOVAX berendezések összes hidraulikus funkciójának az irányítását.

Egyszerű beszerelés:
1. Szerelje a kijelzőt egy jól látható helyre
2. Rögzítse a vezérlőkart az eredeti joystick mellé a tartozék rögzítőfüllel
3. Csatlakoztassa a vezetékeket a kijelzőbe.
4. Vezesse el az adatkábelt a kijelzőtől a gémen található MOVAX modulig

1. MOVAX modul
2. Joystick
3. Kijelző egység

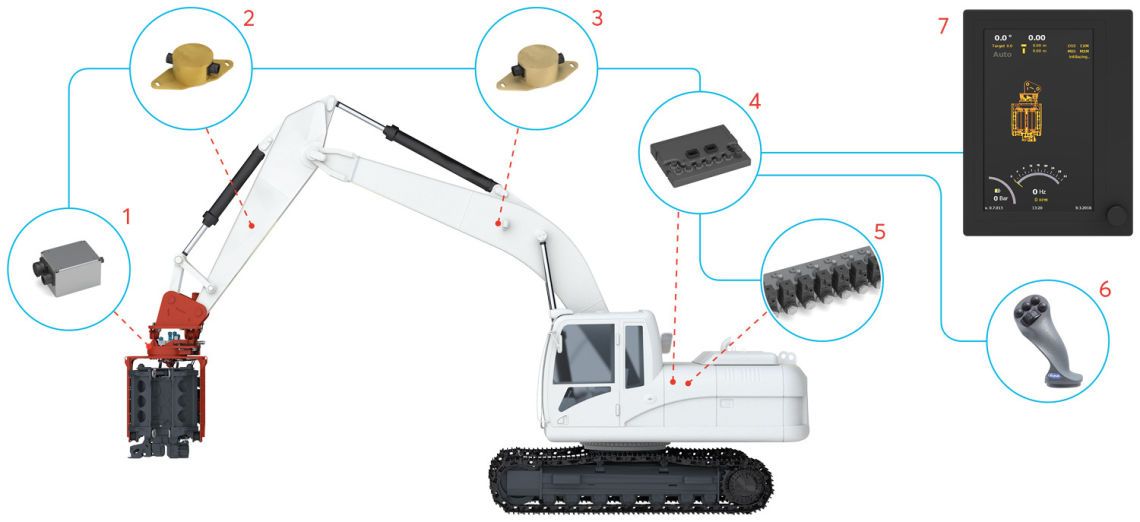

MCS Pro

A movax MCS Pro vezérlőrendszer egy fejlett, korszerű technika, ami egyszerűbbé, pontosabbá és hatékonyabbá teszi a munkát.

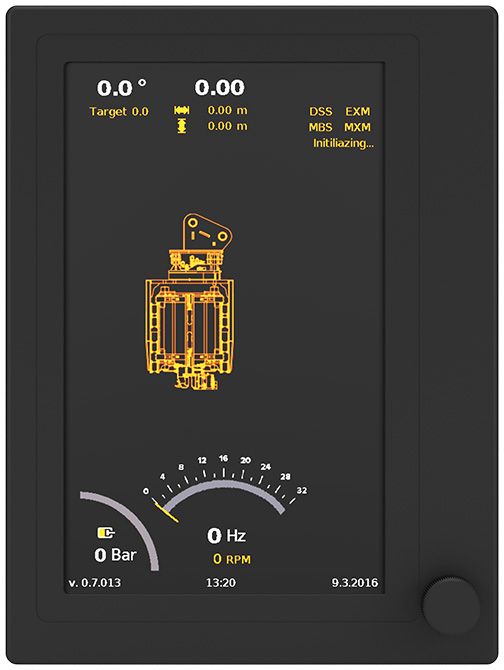

Az MCS PRO rendszer egy 7"- os kijelző egységen alapul, melyen könnyen átlátható grafikus szimbólumokkal jelenítik meg például a vibrációs frekvenciát, az olajnyomást és számtalan fontos adatot.
Az eszköz teljes rendszerdiagnosztikát biztosít, és emlékeztet a kritikus karbantartási folyamatokra.

A vezérlés proporcionális és több manőver egyidejű irányítását is lehetővé teszi. A vezérlőgombok kényelmesek és nagy számuknak köszönhetően a nem MOVAX funkciók is működtethetőek.
Az MCS Pro fejleszthető nyomásérzékelők és/vagy kamerák felszerelésével.

1. MOVAX modul
2. Kanálgém szenzor
3. Főgém szenzor
4. Kotrógép modul
5. Vezértömb
6. Joystick
7. Kijelző

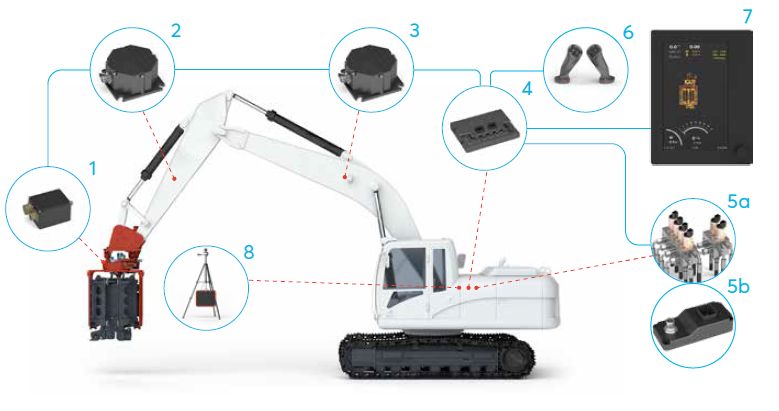

MCS Pro+auto

Az MCS Pro+auto a legmodernebb MOVAX vezérlőrendszer, amellyel a munkavégzés egyszerűbb, pontosabb, gyorsabb és hatékonyabb.

A 7"-os kijelző könnyen leolvasható grafikai szimbólumokkal jeleníti meg a berendezés aktuális állapotát. A képernyő megjeleníti a vibráció frekvenciáját, a kalapács ütési energiáját, valamint a hidraulikus nyomást többek között.
Az MCS Pro+auto teljes rendszerdiagnosztikát biztosít, mindemellett figyelmeztet a kritikus karbantartási műveletekre.

A proporcionális tekerőgombokkal ellátott vezérlő alkalmas több mozdulat egyidejű elvégzésére.

Az auto funkció képes átvenni az irányítást, ami lehetőve teszi a cölöpök teljesen függőleges telepítését.
Az MCS pro+auto fejleszthető nayomásérzékelők, vezeték nélküli kamerák és egyéb kiegészítők csatlakoztatásával.

1. MOVAX modul
2. Kanálgém szenzor
3. Főgém szenzor
4. Kotrógép modul
5. Vezértömb vagy PWM modul
6. Joystick
7. Kijelző
8. Kamera (opcionális)
