MPL-200
Kotrógép kanálgémre, főgémre, vagy alvázra szerelt multi-tool vezetőoszlop, amelyet kifejezetten mikrocölöpözési és napelemes cölöpözési alkalmazásokhoz terveztek. A szerelési lehetőség a szerszámtól és a kotrógép osztályától függ.
- A szerszámozási alternatívák közé tartozik a vibrációs cölöpverő, a hidraulikus cölöpverő kalapács és a forgatóművek előfúráshoz.
- Alkalmas a cölöpözési alkalmazások széles skálájához, beleértve az előfúrt és a vert cölöpöket (lemezcölöpök, acélcsőcölöpök, H-gerendák és előregyártott betoncölöpök) Hat (6) méteres effektív cölöphossz (vert cölöpök esetében cölöpszakaszonként).
- Többszerszámos vezetőoszlop és szerszámok, amelyeket úgy terveztek, hogy normál segédhidraulikával rendelkező standard kotrógépen működjenek. Az összes, a vezetővel kapcsolatos hidraulika a vezetőoszlopba van integrálva. A szerszámok könnyen és gyorsan cserélhetők, és a Multi-tool vezetőoszlop is könnyen, gyorsan és rugalmasan fel- és levehető, lehetővé téve a kotrógép egyéb felhasználását.
- A Multi-tool vezetőoszlop és a szerszámok vezérlése a MOVAX Control System (MCS™) segítségével történik.,
Technikai adatok:
| Tömeg (adapter és szerszám nélkül) | kg | 1800 |
| Magasság | m | 7,8 |
| Kotrógép osztály | t | 8–30 |
* A szerszámoktól függően; további ellensúlyra lehet szükség a kotrógép márkájától és modelljétől függően.

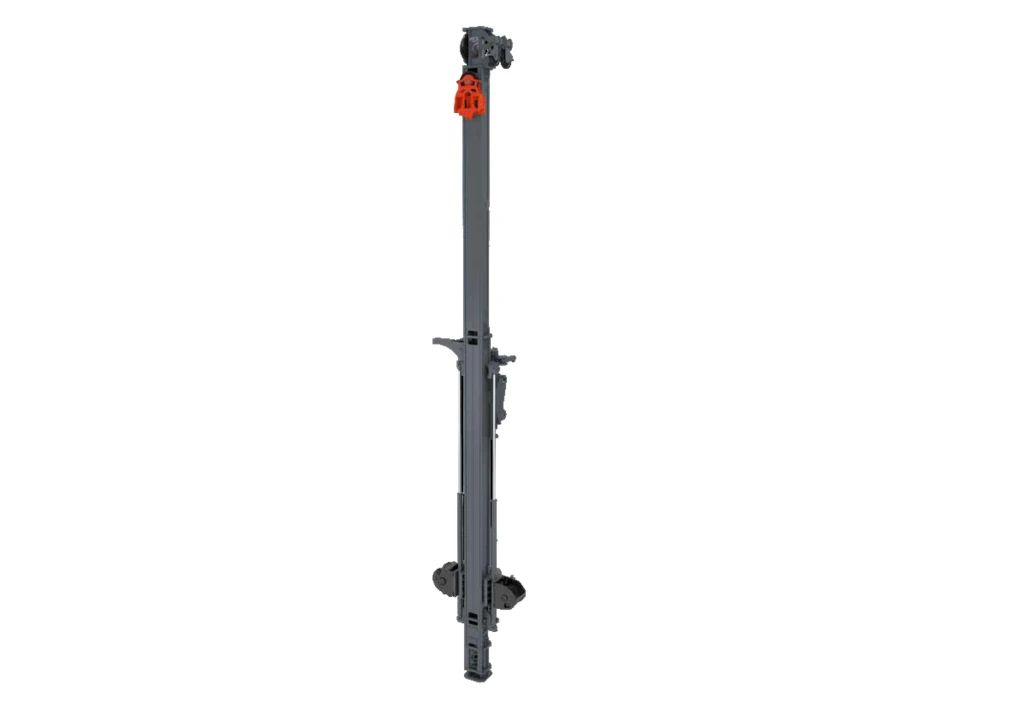

MPL-300
Kotrógép kanálgémre vagy főgémre szerelt, közepes teherbírású, többszerszámos vezetőoszlop.
- A szerszámozási alternatívák közé tartozik a vibrációs cölöpverő, a hidraulikus, kettős hatású cölöpverő kalapács és a forgatóművek előfúráshoz és CFA-hoz.
- Alkalmas a cölöpözési alkalmazások széles skálájához, beleértve a vert cölöpöket (lemezcölöpök, acélcsőcölöpök, H-gerendák és előregyártott betoncölöpök) és a fúrt cölöpöket (CFA).
- Többszerszámos vezetőoszlop és szerszámok, amelyeket úgy terveztek, hogy normál segédhidraulikával rendelkező standard kotrógépen működjenek. Az összes, a vezetővel kapcsolatos hidraulika a vezetőoszlopba van integrálva.
- Teljesen integrált szervizcsörlővel felszerelve cölöpök és szerszámok kezeléséhez
- 6 és 12 méter közötti tényleges cölöphosszra/CFA-ra és előfúrási mélységre méretezhető az opcionális vezető szakasz és a megfelelő hosszúságú csigák, cölöp/csiga-vezetők stb. segítségével.
-A szerszámok könnyen cserélhetők, és a vezetőoszlop is fel- és levehető, ami lehetővé teszi a kotrógép egyéb felhasználását
- Többszerszámos vezetőoszlop és szerszámok, amelyeket a MOVAX Control System vezérel és működtet; szerszámtól függően MCS Lite (előfúró) vagy MCS Pro (előfúró, vibrációs cölöpverő, cölöpkalapács, CFA).
- Opcióként rendelhető MCS stabilitásfigyelő rendszer
Technikai adatok:
| Tömeg (adapter és szerszám nélkül) | kg | 4000-4500 |
| Magasság | m | 15 |
| Előre dőlés | ° | 20 |
| Hátrafelé dőlés | ° | 20 |
| Csörlők | ||
| - főcsörlő húzóerő | kN | 57 |
| - segédcsörlő húzóerő | kN | 25 |
| Sokszorozó rendszer | ||
| - lehúzóerő | kN | 25 |
| - kihúzóerő | kN | 57/171 |
| Szállítás (kotrógép nélkül) | ||
| - hossz | mm | 8600 |
| - szélesség | mm | 1800 |
| - magasság | mm | 2000 |
| - súly (szerszám nélkül) | kg | 4000-5000 |
| Kotrógép osztály* | t | 20-50 |
* A szerszámoktól függően; további ellensúlyra lehet szükség a kotrógép márkájától és modelljétől függően.

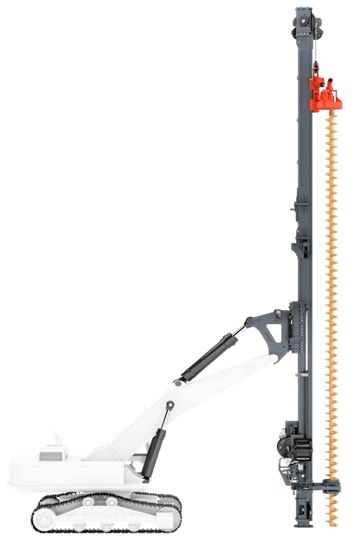

MPL-400
Kotrógép főgémre szerelt, nagy teherbírású multi-tool vezetőoszlop
Az MPL-400 multi-tool vezetőoszlopokat 12 méteres maximális cölöphosszra/cölöp vagy előfúrási mélységre tervezték és gyártják. A vezetőoszlop és a hozzá tartozó szerszámok minimális változtatásokkal módosíthatók bármilyen cölöphosszra/cölöptípusra, vagy 6 és 12 méter közötti előfúrási mélységre.

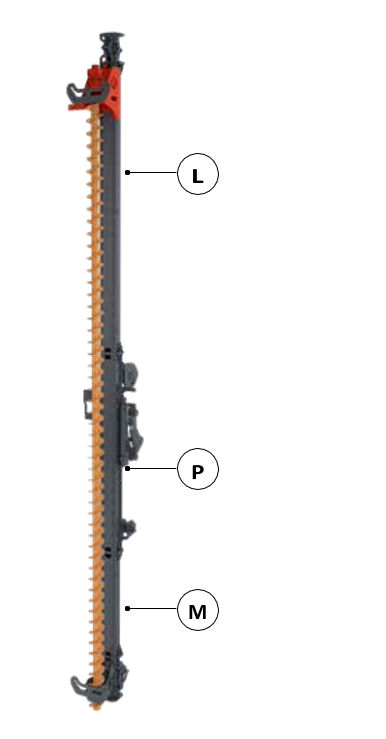

Az MPL-400 vezetőoszlop egy alapmodulból (P) és bővítő modulokból (M és L) áll. Az L-szakasz eltávolításával az oszlop lerövidíthető, így 6 méteres hosszúság/mélység érhető el.
- A szerszámozási alternatívák közé tartozik a vibrációs cölöpverő, a hidraulikus, kettős működésű cölöpverő kalapács és az előfúró CFA-hoz.
- Alkalmas a cölöpözési alkalmazások széles skálájához, beleértve a vert cölöpöket (lemezcölöpök, acélcsőcölöpök, H-gerendák és előregyártott betoncölöpök) és a fúrt cölöpöket (CFA).
- Többszerszámos vezetőoszlop és szerszámok, amelyeket úgy terveztek, hogy standard kotrógépek normál-, segéd-, és kanálmozgató hidraulika köreivel működjenek. Az összes hidraulika magába a vezetőoszlopba van integrálva.
- Teljesen integrált szervizcsörlővel szerelve a cölöpök és szerszámok kezeléséhez
- 6 és 12 méter közötti tényleges cölöphosszra/CFA-ra és előfúrási mélységre méretezhető az opcionális oszlopszelvény és a megfelelő csigák, cölöp/csiga-vezetők stb. segítségével.
- A szerszámok könnyen cserélhetők, az oszlop is fel és levehető, ami megkönnyíti a kotrógép egyéb felhasználását.
- A vezetőoszlop és szerszámai MOVAX Control System, MCS Pro vezérlőrendszerrel vezérelve és működtetetve.
- Opcióként rendelhető MCS stabilitásfigyelő rendszer.
Technikai adatok:
| Tömeg (adapter és szerszám nélkül) | kg | 7000-8000 |
| Magasság | m | 15 |
| Előre dőlés | ° | 20 |
| Hátrafelé dőlés | ° | 20 |
| Csörlők | ||
| - főcsörlő húzóerő | kN | 120 |
| - segédcsörlő húzóerő | kN | 57 |
| Sokszorozó rendszer | ||
| - lehúzóerő | kN | 120 |
| - kihúzóerő | kN | 120/360 |
| Szállítás (kotrógép nélkül) | ||
| - hossz | mm | 9700 |
| - szélesség | mm | 2900 |
| - magasság | mm | 2900 |
| - súly (szerszám nélkül) | kg | 7000-8000 |
| Kotrógép osztály* | t | 35-50 |
* A szerszámoktól függően; további ellensúlyra lehet szükség a kotrógép márkájától és modelljétől függően.

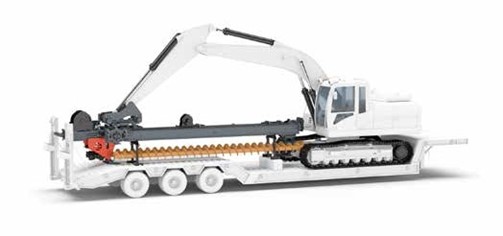

Szállítás:
