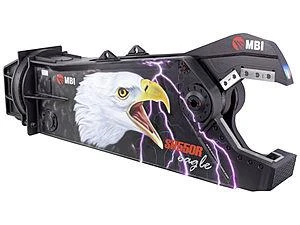

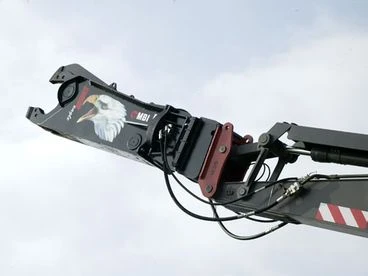

Mantovanibenne SH sorozat

Acélvágó olló

Acélszerkezetek feldarabolására

Szájnyílás:

195-965 mm

Üzemi tömeg:

380-8500 kg

Szükséges géptömeg:

4-110 t

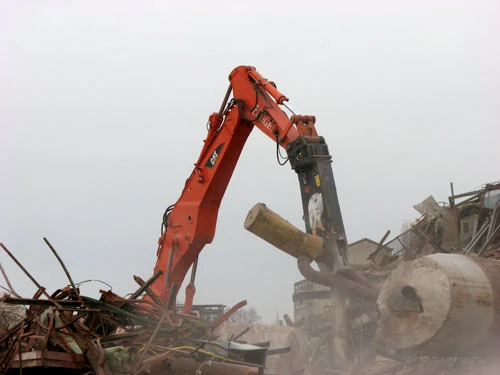

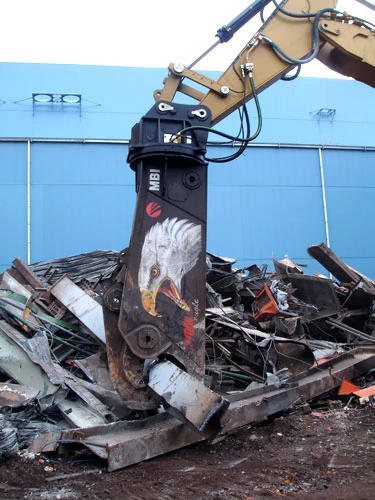

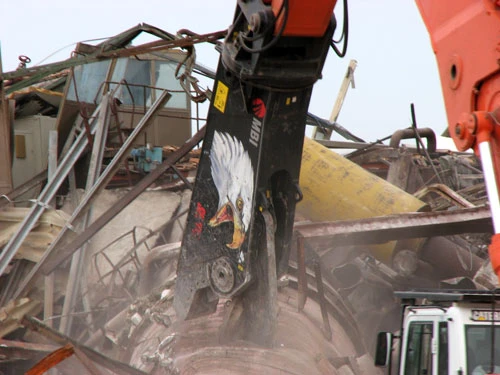

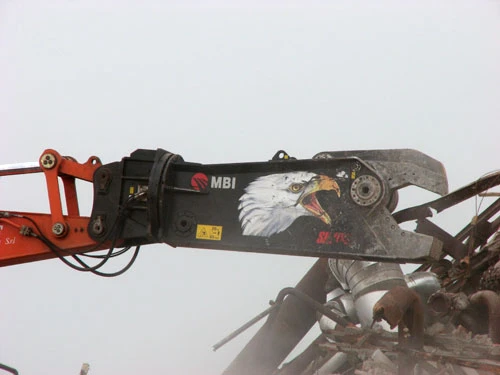

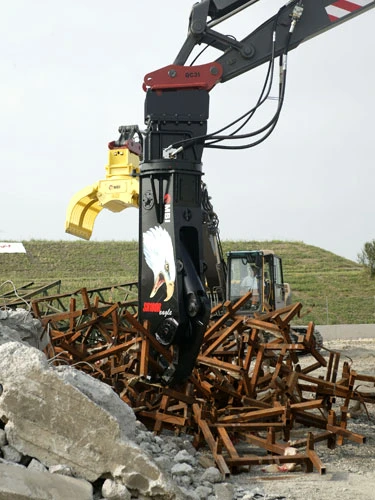

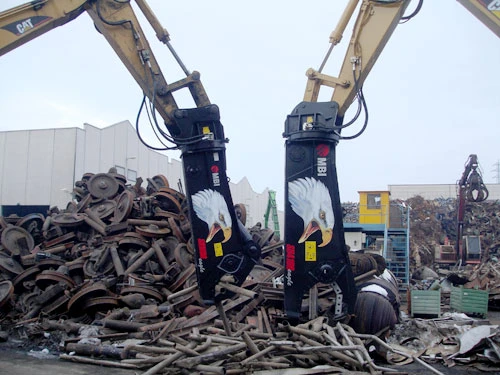

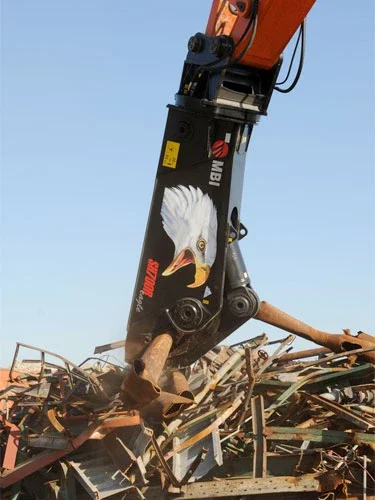

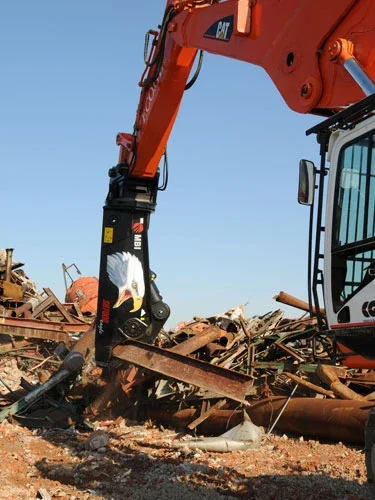

Az acélból készült szerkezeti elemek és az acélhulladék feldarabolására hivatott SH szériás Mantovanibenne vágóollók bizonyítottan a kategória legtermelékenyebb eszközei. A meglepően könnyű önsúllyal párosuló kiemelkedő vágóerő a bontásokból kikerülő síndarabok, I gerendák, acélcsövek, profilacélok stb. darabolására hivatott kiváló eszközök.

Választható modellek:

Modell	m.e.	SH25R	SH50R	SH100R	SH130R	SH180R	SH310R
Ajánlott géptömeg kanál helyére szerelve	t	5-7	7-10	11-13	13-17	18-25	30-40
Ajánlott géptömeg főgémre szerelve	t	2-4	4-6	7-10	8-12	14-18	20-28
Üzemi tömeg	kg	380	650	1100	1220	2100	3300

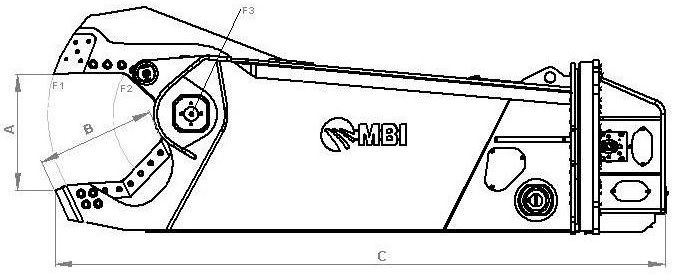

Szájnyílás mérete	mm	195	290	375	375	445	565
Max. hossz	mm	1350	1900	2000	2100	2700	3300
Szükséges hidraulikus nyomás	bar	200-250	250-300	250-300	250-300	320-350	320-350
Szükséges hirdaulikus térfogatáram	l/perc	60-100	80-100	90-110	90-110	150-200	200-250

Modell	m.e.	SH410R	SH550R	SH700R	SH900R	SH2000R
Ajánlott géptömeg kanál helyére szerelve	t	45-55	55-65	75-85	90-110	170-200
Ajánlott géptömeg főgémre szerelve	t	29-39	39-45	45-60	60-80	110-150
Üzemi tömeg	kg	4700	5750	7700	10100	21000
Szájnyílás mérete	mm	670	760	830	940	1200
Max. hossz	mm	3700	3950	4300	4600	6000
Szükséges hidraulikus nyomás	bar	320-350	320-350	320-350	320-350	320-350
Szükséges hirdaulikus térfogatáram	l/perc	250-300	275-375	500-600	600-700	700-1000

Modell	m.e.	SH250R	SH320R	SH490R	SH800R	SH1500R
Ajánlott géptömeg kanál helyére szerelve	t	24-29	30-40	45-55	75-85	120-170
Ajánlott géptömeg főgémre szerelve	t	17-19	20-28	28-39	45-60	80-110
Üzemi tömeg	kg	2600	3300	5150	8700	15000
Szájnyílás mérete	mm	530	620	730	900	1100
Max. hossz	mm	2700	2975	3450	3980	4800
Szükséges hidraulikus nyomás	bar	320-380	320-380	320-380	320-380	320-380
Szükséges hirdaulikus térfogatáram	l/perc	200-250	250-300	300-350	600-700	800-1000

Modell	m.e.	SH310F	SH410F	SH550F	SH700F	SH900F	SH2000F
Ajánlott géptömeg kanál helyére szerelve	t	25	32	32-35	40	60	140
Ajánlott géptömeg főgémre szerelve	t	15	20	25	30	40	100
Üzemi tömeg	kg	2800	4100	5250	6750	9100	19500
Szájnyílás mérete	mm	565	670	760	830	940	1200
Max. hossz	mm	2850	3200	3500	3730	4070	5400
Szükséges hidraulikus nyomás	bar	320-350	320-350	320-350	320-350	320-350	320-350
Szükséges hirdaulikus térfogatáram	l/perc	200-250	250-300	275-375	500-600	600-700	700-1000

Modell	m.e.	SH250F	SH320F	SH490F	SH800F	SH1500F
Ajánlott géptömeg kanál helyére szerelve	t	22	27	32	60	100
Ajánlott géptömeg főgémre szerelve	t	15	18	20	30	70
Üzemi tömeg	kg	2400	3000	4400	7000	12500
Szájnyílás mérete	mm	530	620	730	900	1100
Max. hossz	mm	2350	2600	3000	3550	4400
Szükséges hidraulikus nyomás	bar	320-350	320-350	320-350	320-350	320-380
Szükséges hirdaulikus térfogatáram	l/perc	250-300	300-350	600-700	600-700	800-1000

Vágási táblázat mm-ben:

SH100R	SH130R
SH180R	SH310R
Rúdacél
55	55
65	85
Cső
159x6	159x6
203x8	324x10
IPE
240	240
360	500
HEA
200	200
280	340
HEB
120	120
200	280
Lemez
12	12
15	20
L profil
140x12	140x12
200x15	200x20
Vasúti sín
NEM	NEM
NEM	IGEN

SH410R	SH550R
SH700R	SH900R
Rúdacél
100	110
130	160
Cső
406x12	508x14
560x16	711x20
IPE
600	700
800	900
HEA
400	500
650	700
HEB
300	360
450	500
Lemez
25	25
30	35
L profil
200x25	250x25
300x30	350x30
Vasúti sín
IGEN	IGEN
IGEN	IGEN
