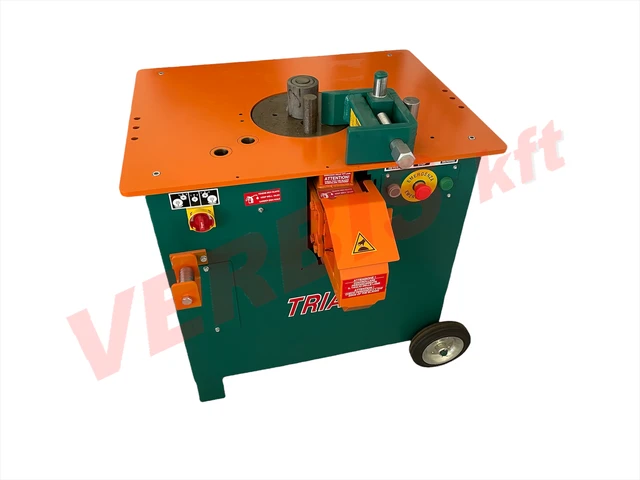

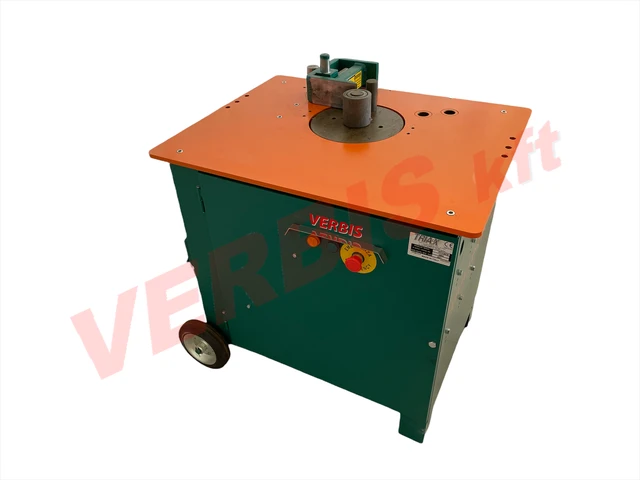

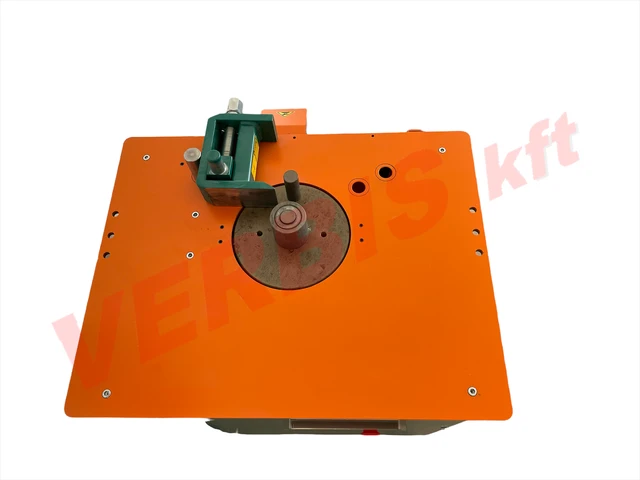

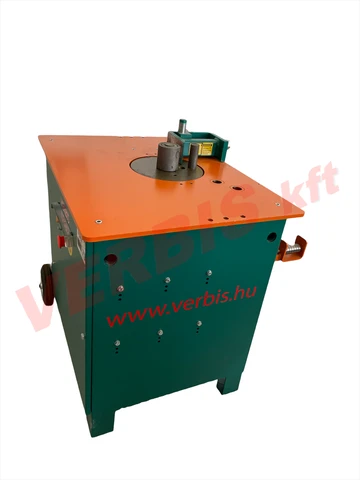

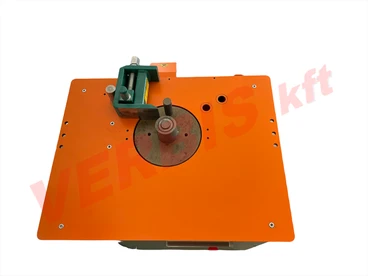

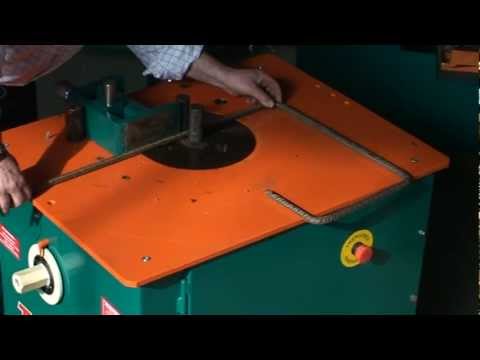

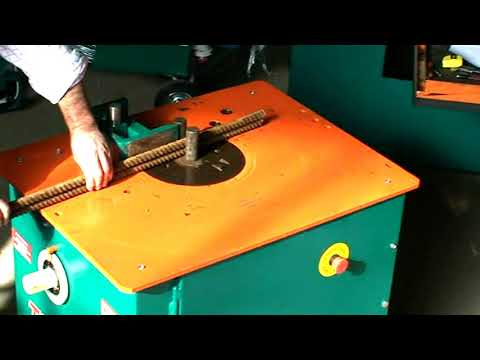

Kétfokozatú fogaskerekes reduktorral felszerelt gép, így bármilyen típusú hajlítást lehetővé tesz mechanikai erőfeszítés nélkül. A hajlító és kombinált gépek tárcsája mindkét irányban forog és automatikusan visszatér a kiindulási pontra. A gépek mikrokapcsolóval vannak felszerelve, amely megakadályozza a gép működését, ha a szerelő ajtó nyitva van. Minden gép kettős elektromos vezérléssel rendelkezik, a kezelő teljes szabadsága érdekében. Az elektromos vezérlők a szabályoknak megfelelően kisfeszültségű árammal működnek.

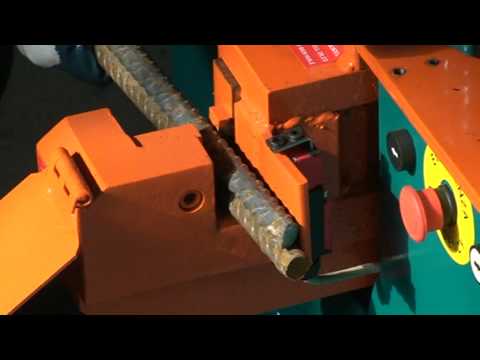

A cserélhető vágókések edzett, demagnetizált acélból készülnek és 8 vágóéllel rendelkeznek.
Minden gép automatikus fokozatszabályzóval van felszerelve a hajlítási szögek pontos beállításához.
Műszaki adatok:
| Típus | Telj. (LE) |
Üzemmód | Acélszál (db) |
Vágható és hajlítható átmérő (mm) |
Méretek (mm) |
Tömeg (kg) |
||
| R55 kg/mm2 |
R65 kg/mm2 |
R85 kg/mm2 |
||||||
| PFTX24/28 Egy fázis |
3 | Vágás | 1 2 3 |
ø 24 ø 16 ø 12 |
ø 22 ø 16 ø 12 |
ø 20 ø 12 ø 10 |
900x800x900 | 280 |
| Hajlítás | 1 2 3 |
ø 28 ø 20 ø 16 |
ø 26 ø 18 ø 14 |
ø 22 ø 16 ø 12 |
||||
| PFTX24/28 Három fázis |
3 | Vágás | 1 2 3 |
ø 24 ø 16 ø 12 |
ø 22 ø 16 ø 12 |
ø 20 ø 12 ø 10 |
900x800x900 | 280 |
| Hajlítás | 1 2 3 |
ø 28 ø 20 ø 16 |
ø 26 ø 18 ø 14 |
ø 22 ø 16 ø 12 |
||||
| PFTX26/32 Három fázis |
3 | Vágás | 1 2 3 |
ø 24 ø 20 ø 14 |
ø 24 ø 18 ø 14 |
ø 22 ø 14 ø 12 |
900x800x900 | 290 |
| Hajlítás | 1 2 3 |
ø 28 ø 20 ø 16 |
ø 26 ø 20 ø 16 |
ø 24 ø 18 ø 14 |
||||
| PFTX30/35 Három fázis |
4 | Vágás | 1 2 3 |
ø 26 ø 20 ø 16 |
ø 26 ø 18 ø 16 |
ø 24 ø 16 ø 14 |
900x800x900 | 330 |
| Hajlítás | 1 2 3 |
ø 32 ø 26 ø 24 |
ø 30 ø 24 ø 22 |
ø 28 ø 22 ø 20 |
||||
| PFTX38/45 Három fázis |
5,5 | Vágás | 1 2 3 |
ø 32 ø 22 ø 16 |
ø 32 ø 22 ø 16 |
ø 30 ø 22 ø 16 |
900x800x900 | 350 |
| Hajlítás | 1 2 3 |
ø 40 ø 32 ø 26 |
ø 40 ø 32 ø 26 |
ø 36 ø 28 ø 24 |
||||
