MultiTank kábel behúzó

Optikai kábel befúvó

Optikai kábelek és mikrocsövek behúzására

Tömeg:

35 kg

Méretek:

590X350X350 mm

Teljesítmény:

1600 W

Behúzás ereje:

60- 600 N

Tápfeszültség:

230 V

Behúzás sebessége:

16- 100 m/perc

Behúzott szál átmérője:

2,5- 20 mm

Behúzott mikrocső átmérője:

(max 8 db)- 10 mm

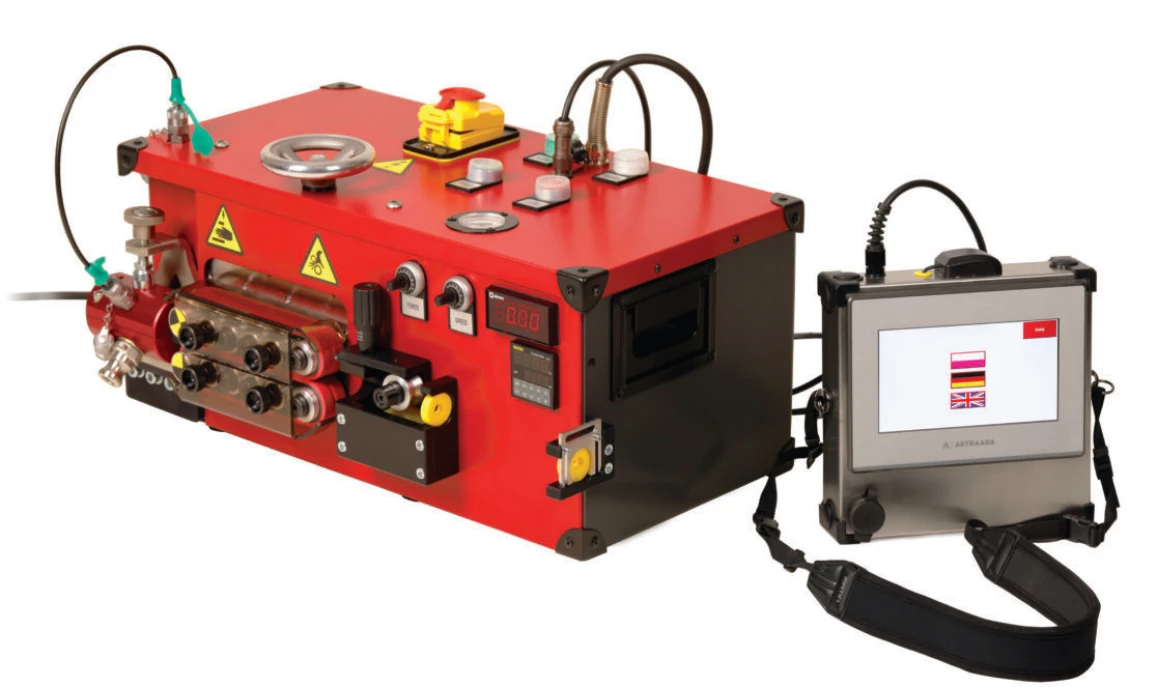

Optikai kábel behúzása MultiTank S adagolóval

A MultiTank S adagoló teljesen elektromos meghajtással rendelkezik. A pneumatikus adagolókhoz képest körülbelül 0,5 köbméterrel csökkenti a levegőigényt, így a légkompresszor kisebb és olcsóbb lehet.

A készülék további előnye, hogy a rövid távolságokra történő kábelezéskor nincs szükség sűrített levegő csatlakoztatására, ami jelentősen csökkenti a zajt a sűrűn beépített területeken történő üzemeltetés során.

A MultiTank S adagoló univerzális készülék az átalakítható fúvófejeknek köszönhetően, amelyek lehetővé teszik a 3-20 mm-es tartományba tartozó optikai szálak, valamint akár 8 x 10 mm-es mikrokábelcsomagok telepítését. A készülék a legkeményebb időjárási körülmények között - esőben és fagypont alatti hőmérsékleten - is képes dolgozni.

Az előtolási erő és a sebesség egymástól függetlenül, potenciométerekkel az optikai kábel behúzása szabályozható. Az LCD kijelzőkön megjelennek a főbb paraméterek, mint például a befújt kábel hossza, az aktuális ellenállás értéke és a csőcsatornában lévő nyomás.

A különböző átmérőjű optikai szálak befúvása közben nincs szükség szíjcserére. A szalagnyomást rugók szabályozzák, amelyek megakadályozzák a kábel összenyomódását vagy megcsúszását.

Használható:



Optikai kábel	Mikrocsöves kábelköteg
Mikrocső	HDPE cső

Jelentés:

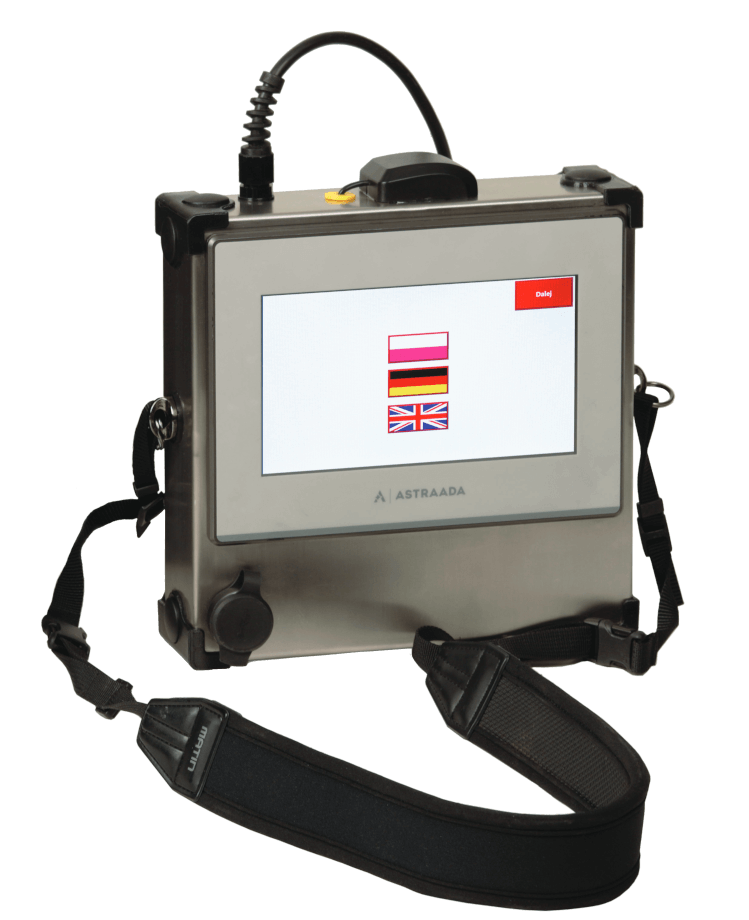

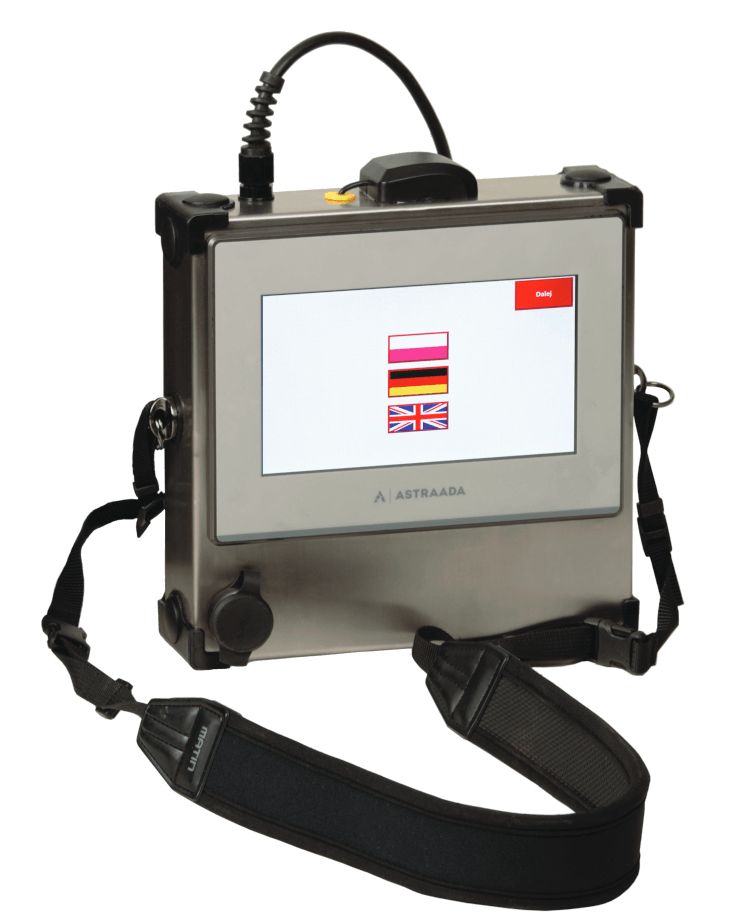

Az kábelbehúzót bármikor fel lehet szerelni egy adatmentő rendszerrel, ún. loggerrel, amely növeli a funkcionalitást és lehetővé teszi:

- Az aktuális tolóerő, sebesség és a nyomás rögzítését a fúvott optikai szál hosszának függvényében.
- A dátum, az idő, a hőmérséklet, a GPS-koordináták, valamint a kezelő által beállított maximális erő rögzítését.
- Jelentések készítését a fenti adatokból.
- A jelentésekhez való hozzáférés bármely eszközről egy személyre szabott webes alkalmazáson keresztül lehetséges.

Befúvó fejek

Kompatibilis a MultiTank adagolóval vagy állványként működik önálló fúvókaként. Önálló működés közben az optikai szál befúvása kézzel, sűrített levegő segítségével történik. Ez a funkcionalitás az összefonódási folyamathoz is elengedhetetlen, különösen szűk kutakban vagy árokban.

A berendezéseket az egyéni igényekhez igazítjuk és módosítjuk az ügyfél kérésére, ha szokatlan megrendelése, ötlete vagy igénye van. a fúvási folyamat javítására, mondja el nekünk - mi elkészítjük a megoldást az Ön számára.

MicroTyphoon

Optikai kábel	HDPE cső
Mikrocsöves kábelköteg	Mikrocső


max. 25	1,0 kg
12x9x11 cm	3-10 mm
-	-
7-16 mm
	Kis mérete lehetővé teszi a szűk kutakban vagy árkokban való munkát. Ergonomikus kialakításalehetővé teszi a könnyű és gyors összeszerelést minimális számú szerszámmal. Nagyobb távolságok befúvása a 25 bar nyomáson történő munkavégzés lehetősége miatt.
Typhoon 32/40



max. 15	0,9+ 2,6 kg
11x9x7 cm 14x9x16 cm	5- 20 mm
32, 40 mm	max. 3x10 mm
-
	Könnyű telepítés a kutakba. Lehetőség van a kompresszor csatlakoztatására a kábeldobtól eltérő helyen. A fúvási távolságok hosszának 10-15%-os meghosszabbítása a levegőbevezetés két szimmetrikus csatlakozáson keresztül történő irányítása nak köszönhetően, ami növeli az áramlási sebességet és javítja az aerodinamikai feltételeket.
Typhoon 50/63



max. 15	1,1+ 3,8 kg
14x10x9 cm 18x12x19 cm	5- 20 mm
50, 63 mm	max. 8x10 mm
-
	Készlet optikai szálak, mikrocsövek és mikrocsöves kábelkötegek 50 és 63 mm-es HDPE csövekbe fújásához. Könnyű telepítés a kutakba. Lehetőség van a kompresszor csatlakoztatására a kábeldobtól eltérő helyen. A fúvási távolságok hosszának 10-15%-os meghosszabbítása a levegőbevezetés két szimmetrikus csatlakozáson keresztül történő irányítása nak köszönhetően, ami növeli az áramlási sebességet és javítja az aerodinamikai feltételeket.
Y2 Connector



max. 15	5 kg
23x13x12 cm	5- 20 mm
32, 40 mm	-
-
	Plusz levegőcsatlakozás. A meglévő két kábellel rendelkező csövekbe történő beépítés lehetősége. Tartók 32 és 40 mm-es csövekhez a csőre való egyszerű felszereléshez. Kompatibilitás bármely, más gyártóktól is származó száloptikai fúvókával.
