Előnyök:
- Alacsony karbantartási és szervizköltséggel
- Kivételes pontosság
- Megbízhatóság
- Bizonyított hatékonyság
- Könnyű használat és vezérlés
- Tartósság
- Funkcionalitás
- Környezetbarát megoldás
Specifikációk:
| Paraméter | Egység | MAX K55S |
MAX K65KS |
MAX K65S |
MAX K75KS |
MAX K75S |
MAX K95S |
MAX K130S |
MAX K160S |
MAX K180S |
| Átmérő | mm | 55 | 65 | 65 | 75 | 75 | 95 | 130 | 160 | 180 |
| Hosszúság | mm | 1180 | 937 | 1366 | 1146 | 1501 | 1641 | 1815 | 2110 | 2256 |
| Tömeg | kg | 15 | 15 | 22,5 | 24,5 | 33 | 56 | 115 | 203 | 275 |
| Szükséges légmennyiség | m3/perc | 1,1 | 1,2 | 1,2 | 1,2 | 1,8 | 2,5 | 3,6 | 4,5 | 5 |
| Szükséges légnyomás | atm | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Ütési energia | J | 40 | 70 | 100 | 80 | 150 | 250 | 430 | 710 | 1140 |
| Ütés frekvenciája | Hz | 8 | 11,5 | 6 | 7,6 | 6 | 7 | 6 | 6 | 5 |
A megfelelő gép kiválasztása furatok készítéséhez
Az alábbi táblázat az egyes modellekkel készített furatok átmérőjét adja meg. Az árok nélküli fúrólyukasztók kiegészíthetők egy kalibrátorral. Ez lehetővé teszi a gép átmérőjénél jóval nagyobb átmérőjű furatok készítését.
| Földrakéta | Furat | ||||||||||
| Ø 55 | Ø 65 | Ø 75 | Ø 95 | Ø 135 | Ø 130 | Ø 160 | Ø 180 | Ø 195 | Ø 219 | Ø 244 | |
| MAX K55S | |||||||||||
| MAX K65KS | |||||||||||
| MAX K65S | |||||||||||
| MAX K75KS | |||||||||||
| MAX K75S | |||||||||||
| MAX K95S | |||||||||||
| MAX K130S | |||||||||||
| MAX K160S | |||||||||||
| MAX K180S | |||||||||||
| FÖLDRAKÉTA | |
| FÖLDRAKÉTA+ SZÉLESÍTŐ KÉSZLET |
A megfelelő gép kiválasztása műanyag csövek behúzásához
Az alábbi táblázat a PE / PVC csövek tipikus átmérőit mutatja, és meghatározza az adott átmérőhöz tartozó gépet. Egy adott átmérőjű cső húzásához a gépet fel kell szerelni a csövek behelyezéséhez szükséges hüvelyekkel. Bizonyos esetekben tágító szerszám használatára is szükség van.
| Földrakéta | Csőátmérő | ||||||||||
| Ø 50 | Ø 63 | Ø 75 | Ø 90 | Ø 110 | Ø 125 | Ø 140 | Ø 160 | Ø 180 | Ø 200 | Ø 225 | |
| MAX K55S | |||||||||||
| MAX K65KS | |||||||||||
| MAX K65S | |||||||||||
| MAX K75KS | |||||||||||
| MAX K75S | |||||||||||
| MAX K95S | |||||||||||
| MAX K130S | |||||||||||
| MAX K160S | |||||||||||
| MAX K180S | |||||||||||
| FÖLDRAKÉTA+ CSŐBEHÚZÓ KIEGÉSZÍTŐ | |
| FÖLDRAKÉTA+ CSŐBEHÚZÓ KIEGÉSZÍTŐ ÉS/VAGY SZÉLESÍTŐ KÉSZLET |
A megfelelő gép kiválasztása acélcsövek döngölésére
Az alábbi táblázat az egyes gépek képességeit mutatja be az acélcsövek döngölése szempontjából. A beépítendő csövek hossza a helyi talajviszonyoktól függ.
| Földrakéta | Acélcsövek döngölése | ||||||||||
| Ø 133 | Ø 159 | Ø 219 | Ø 273 | Ø 323 | Ø 355 | Ø 406 | Ø 459 | Ø 508 | Ø 610 | Ø 711 | |
| MAX K55S | |||||||||||
| MAX K65KS | |||||||||||
| MAX K65S | |||||||||||
| MAX K75KS | |||||||||||
| MAX K75S | |||||||||||
| MAX K95S | |||||||||||
| MAX K130S | |||||||||||
| MAX K160S | |||||||||||
| MAX K180S | |||||||||||
| MAX T240 | |||||||||||
| ALKALMAS |

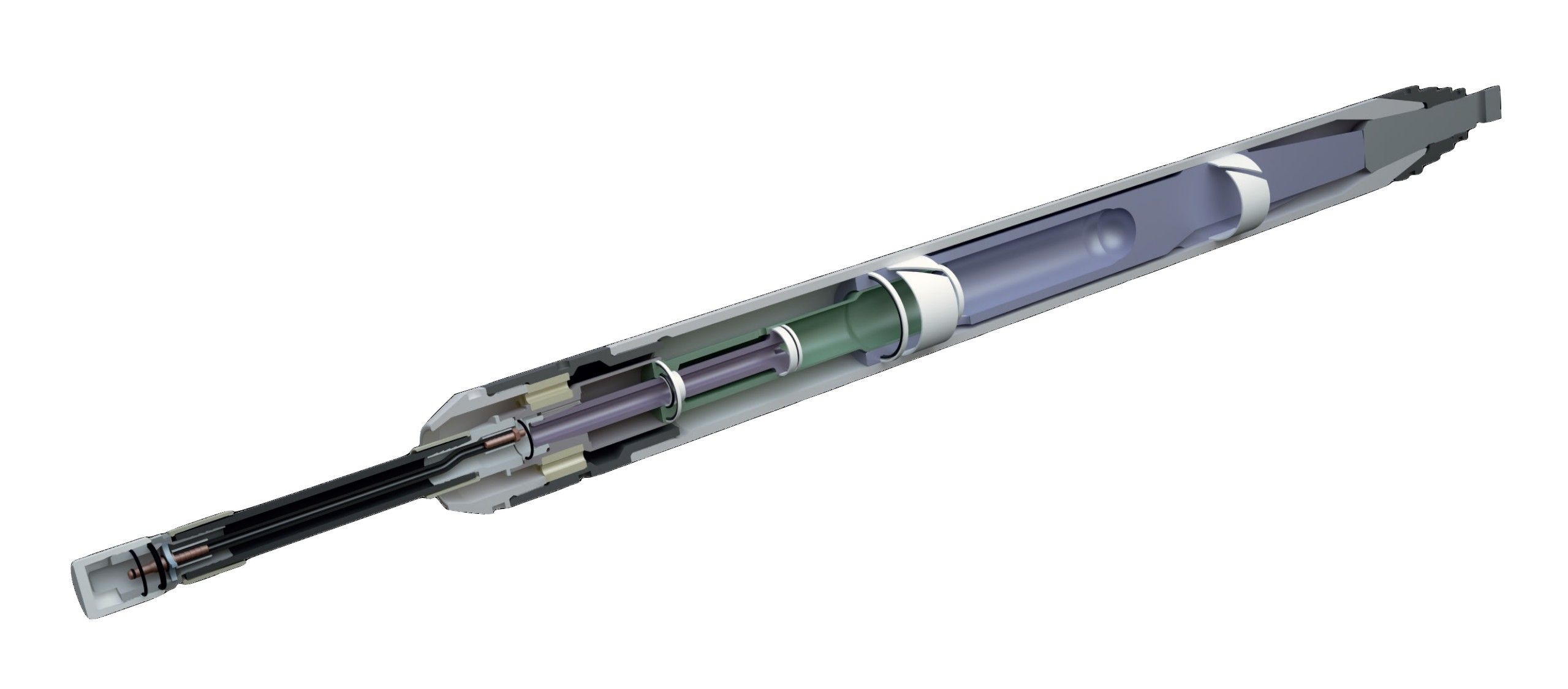

Földrakéta:

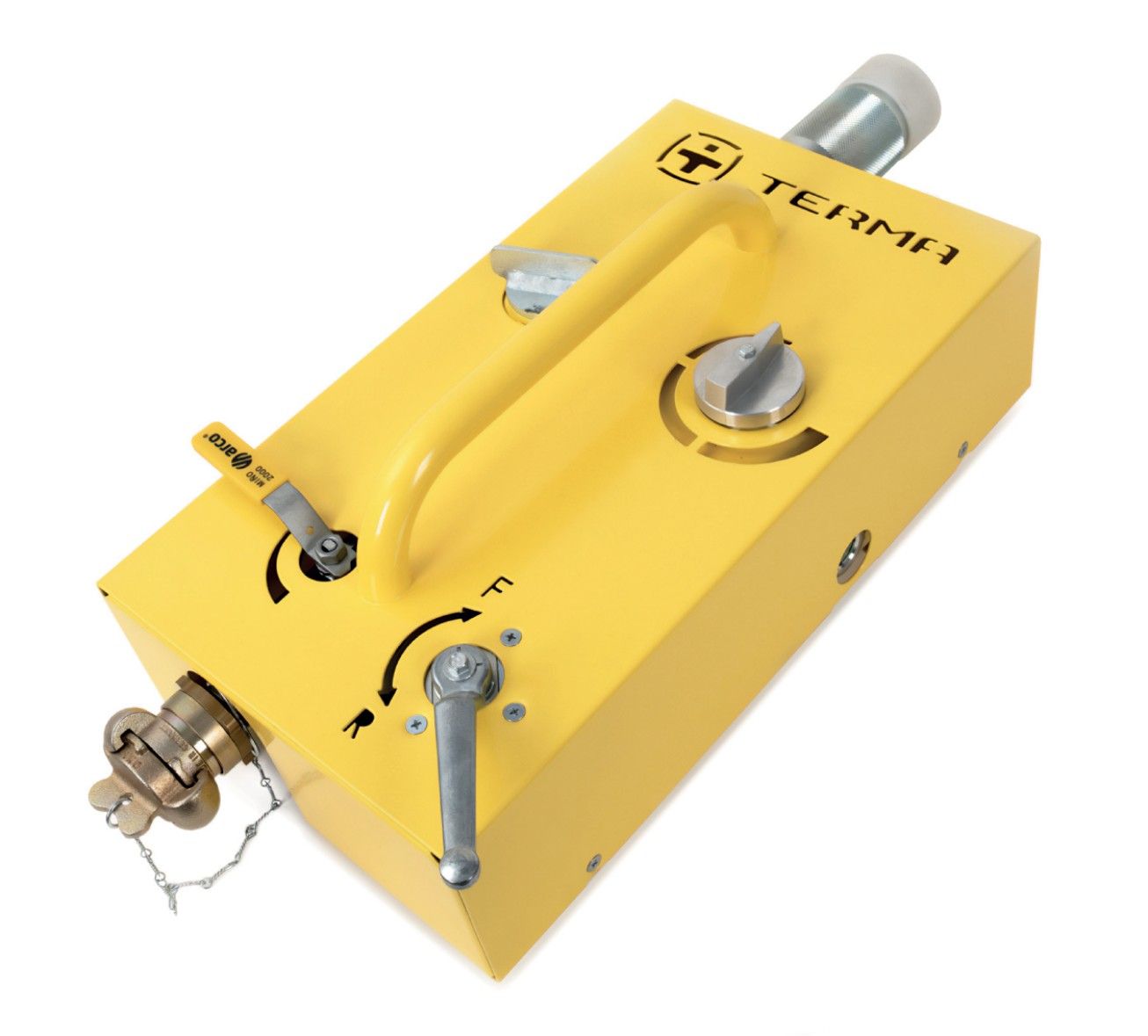

Irányító egység:
Földrakéta típusok:
 |
MAX K55S |
| Furatkészítés (Ø 55 mm) | |
| Műanyag cső behúzás (Ø 25- 40 mm) | |
 |
MAX K65KS |
| Furatkészítés (Ø 65 mm) | |
| Műanyag cső behúzás (Ø 50 mm) | |
| Műanyag cső behúzás (Ø 25- 55 mm) | |
 |
MAX K65S |
| Furatkészítés (Ø 65 mm) | |
| Műanyag cső behúzás (Ø 63 mm) | |
| Műanyag cső behúzás (Ø 25- 55 mm) | |
 |
MAX K75KS |
| Furatkészítés (Ø 75 mm) | |
| Műanyag cső behúzás (Ø 63 mm) | |
| Műanyag cső behúzás (Ø 25- 55 mm) | |
 |
MAX K75S |
| Furatkészítés (Ø 75 mm) | |
| Műanyag cső behúzás (Ø 63 & 75mm) | |
| Műanyag cső behúzás (Ø 25- 55 mm) | |
 |
MAX K95S |
| Furatkészítés (Ø 95 mm) | |
| Furatbővítés 135 mm-re | |
| Műanyag cső behúzás (Ø 75 & 90 mm) | |
| Műanyag cső behúzás (Ø 25- 75 mm) | |
| Acélcső döngölés 219 mm-ig | |
 |
MAX K130S |
| Furatkészítés (Ø 130 mm) | |
| Furatbővítés 160, 180, 195, 219 mm-re | |
| Műanyag cső behúzás (Ø 110 & 125 mm) | |
| Műanyag cső behúzás (Ø 140 & 200 mm) | |
| Műanyag cső behúzás (Ø 25 & 75 mm) | |
| Acélcső döngölés 323 mm-ig | |
 |
MAX K160S |
| Furatkészítés (Ø 160 mm) | |
| Furatbővítés 195, 219 mm-re | |
| Műanyag cső behúzás (Ø 110 & 140 mm) | |
| Műanyag cső behúzás (Ø 160 & 200 mm) | |
| Műanyag cső behúzás (Ø 25 & 75 mm) | |
| Acélcső döngölés 406 mm-ig | |
 |
MAX 180S |
| Furatkészítés (Ø 180 mm) | |
| Furatbővítés 219, 244 mm-re | |
| Műanyag cső behúzás (Ø 140 & 160 mm) | |
| Műanyag cső behúzás (Ø 180 & 225 mm) | |
| Műanyag cső behúzás (Ø 25 & 75 mm) | |
| Acélcső döngölés 406 mm-ig | |
 |
MAX T240 |
|
Műszaki adatok: Külső átmérő: 240 mm Hosszúság: 1639 mm Tömeg: 378 kg Szükséges légnyomás: 6 bar Szükséges légmennyiség: 6-7,5 köbm./perc Ütési energia: 2000 J Ütés frekvenciája: 1,7-2,5 Hz Használat: acélcső döngölés 711 mm-ig. |
|
| Menetes vonószem (towing carrot) kiegészítővel | |
| Menetes csőhúzó végelem (pipe pulling tailpiece) kiegészítővel | |
|
Expander használatával |
