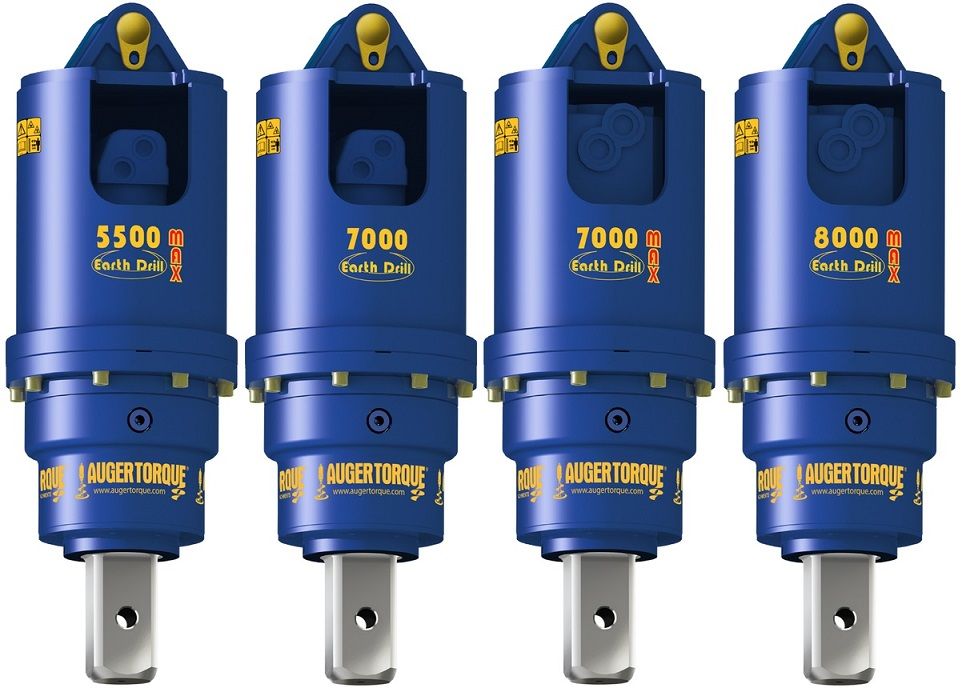

Ez a talajfúró széria kifejezetten HIGH FLOW emelt hidraulikus teljesítményű csúszókormányzású kompakt rakodókhoz és teleszkópos rakodókhoz ajánlott. A táblázat alapján pontosan kiválaszthatja, hogy melyik talajfúró illik a gépéhez. A földfúró motorok teljesítménye 150-1200 mm-es átmérőtartományhoz elegendő. A csatolólemezen a fúrómotor oldalra eltolható. Mindegyik meghajtóegység bolygóműves hajtóművel rendelkezik.
| MODEL | 5500MAX | 7000 | 7000MAX | 8000MAX |
|---|---|---|---|---|
| Szükséges hidraulika nyomás | 80 - 260 Bar | 80 - 260 Bar | 80 - 260 Bar | 80 - 240 Bar |
| Nyomaték tartomány | 1685-5477 Nm | 2098-6819 Nm | 2133-6931 Nm | 2717-8152 Nm |
| Szükséges térfogatáram | 40-115 l/min | 50-115 l/min | 60-135 l/min | 70-150 l/min |
| Fordulatszám tartomány | 27-78 rpm | 30-70 rpm | 36-81 rpm | 33-70 rpm |
| Fúrószár csatlakozás | 75mm négyzet | 75mm négyzet | 75mm négyzet | 75mm négyzet |
| Magasság | 780 mm | 780 mm | 780 mm | 780 mm |
| Szélesség | 269 mm | 269 mm | 269 mm | 269 mm |
| Tömeg | 108 kg | 110 kg | 112 kg | 116 kg |
| Ajánlott fúrószár átmérő | 150 - 750 mm | 150 - 900 mm | 150 - 900 mm | 150 - 1200 mm |
| Ajánlott hordozógép | 100 LE alatti HIGH FLOW csúszó-kormányzású rakodó vagy 4,5-7 t teleszkópos rakodógép | 115 l/perc térfogatáram alatti csúszó-kormányzású rakodó vagy 5-7 t teleszkópos rakodógép | 135 l/perc térfogatáram alatti HIGH FLOW csúszó-kormányzású rakodó vagy 5-8 t teleszkópos rakodógép | 150 l/perc térfogatáram alatti HIGH FLOW csúszó-kormányzású rakodó |

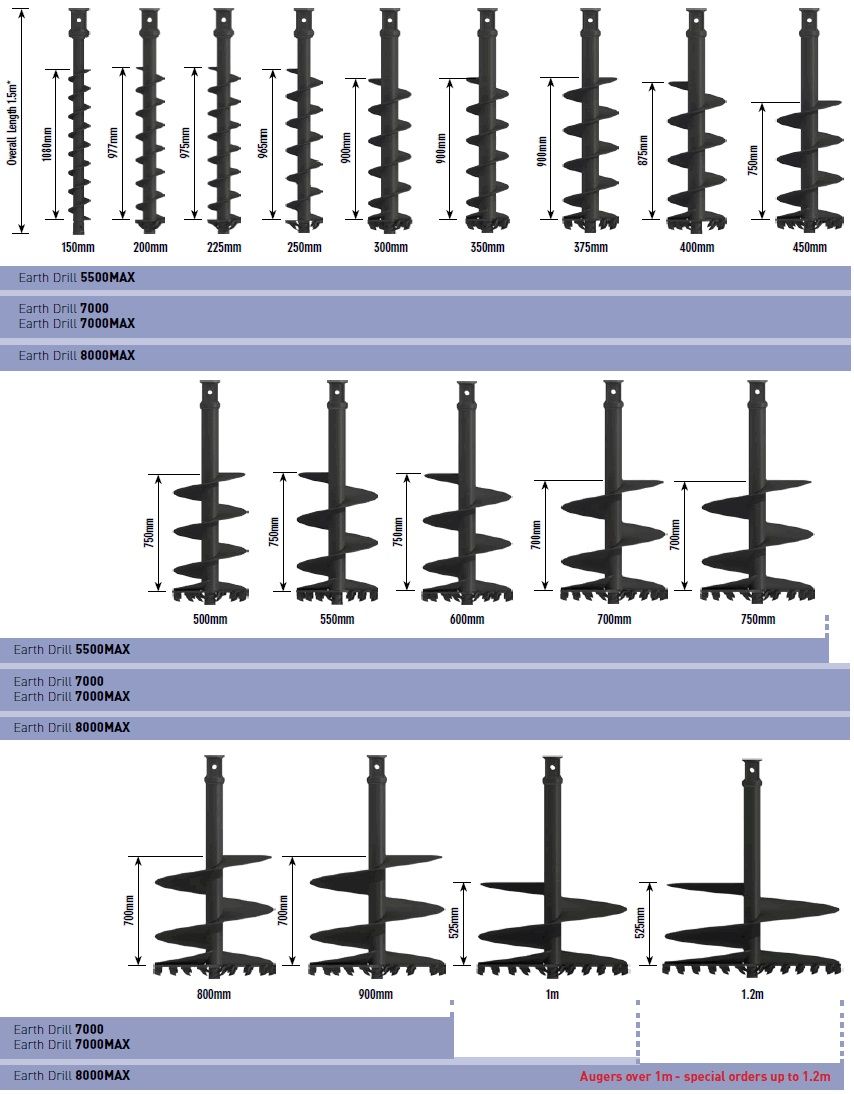

Fúrószár méretek: Nagyításhoz kattintson a képre
Csatlakozási lehetőségek:
Hosszabbító szárak a fúrási mélység növeléséhez:
FIX vagy TELESZKÓPOS
Fúrási mélység táblázat:
- Auger Torque 5500MAX
| Fúrószár átmérő |
Várható fúrási mélység |
||
| puha talaj |
közepes |
kemény |
|
| 150 | 4 m | 3,6 m | 3,2 m |
| 200 | 4 m | 3,6 m | 3,2 m |
| 225 | 4 m | 3,6 m | 3,2 m |
| 250 | 4 m | 3,6 m | 3,2 m |
| 300 | 4 m | 3,6 m | 3,2 m |
| 350 | 4 m | 3,6 m | 3,2 m |
| 375 | 4 m | 3,6 m | 3,2 m |
| 400 | 4 m | 3,6 m | 3,2 m |
| 450 | 4 m | 3,6 m | 3,2 m |
| 500 | 4 m | 3,6 m | 3,2 m |
| 550 | 4 m | 3,6 m | 3,2 m |
| 600 | 4 m | 3,6 m | 3,2 m |
| 700 | 3,5 m | 3,2 m | 2,9 m |
| 750 | 3 m | 2,7 m | 2,4 m |
- Auger Torque 7000
| Fúrószár átmérő |
Várható fúrási mélység |
||
| puha talaj |
közepes |
kemény |
|
| 150 | 5 m | 4,5 m | 4,1 m |
| 200 | 5 m | 4,5 m | 4,1 m |
| 225 | 5 m | 4,5 m | 4,1 m |
| 250 | 5 m | 4,5 m | 4,1 m |
| 300 | 5 m | 4,5 m | 4,1 m |
| 350 | 5 m | 4,5 m | 4,1 m |
| 375 | 5 m | 4,5 m | 4,1 m |
| 400 | 5 m | 4,5 m | 4,1 m |
| 450 | 5 m | 4,5 m | 4,1 m |
| 500 | 5 m | 4,5 m | 4,1 m |
| 550 | 4 m | 3,6 m | 3,2 m |
| 600 | 4 m | 3,6 m | 3,2 m |
| 700 | 4 m | 3,6 m | 3,2 m |
| 750 | 3,5 m | 3,2 m | 2,9 m |
| 800 | 3 m | 2,7 m | 2,4 m |
| 900 | 2,5 m | 2,3 m | 2,1 m |
- Auger Torque 7000MAX
| Fúrószár átmérő |
Várható fúrási mélység |
||
| puha talaj |
közepes |
kemény |
|
| 150 | 5 m | 4,5 m | 4,1 m |
| 200 | 5 m | 4,5 m | 4,1 m |
| 225 | 5 m | 4,5 m | 4,1 m |
| 250 | 5 m | 4,5 m | 4,1 m |
| 300 | 5 m | 4,5 m | 4,1 m |
| 350 | 5 m | 4,5 m | 4,1 m |
| 375 | 5 m | 4,5 m | 4,1 m |
| 400 | 5 m | 4,5 m | 4,1 m |
| 450 | 5 m | 4,5 m | 4,1 m |
| 500 | 5 m | 4,5 m | 4,1 m |
| 550 | 4 m | 3,6 m | 3,2 m |
| 600 | 4 m | 3,6 m | 3,2 m |
| 700 | 4 m | 3,6 m | 3,2 m |
| 750 | 3,5 m | 3,2 m | 2,9 m |
| 800 | 3 m | 2,7 m | 2,4 m |
| 900 | 2,5 m | 2,3 m | 2,1 m |
- Auger Torque 8000MAX
| Fúrószár átmérő |
Várható fúrási mélység |
||
| puha talaj |
közepes |
kemény |
|
| 150 | 6 m | 5,4 m | 4,9 m |
| 200 | 6 m | 5,4 m | 4,9 m |
| 225 | 6 m | 5,4 m | 4,9 m |
| 250 | 6 m | 5,4 m | 4,9 m |
| 300 | 6 m | 5,4 m | 4,9 m |
| 350 | 6 m | 5,4 m | 4,9 m |
| 375 | 6 m | 5,4 m | 4,9 m |
| 400 | 6 m | 5,4 m | 4,9 m |
| 450 | 5 m | 4,5 m | 4,1 m |
| 500 | 5 m | 4,5 m | 4,1 m |
| 550 | 5 m | 4,5 m | 4,1 m |
| 600 | 5 m | 4,5 m | 4,1 m |
| 700 | 4,5 m | 4,1 m | 3,7 m |
| 750 | 4 m | 3,6 m | 3,2 m |
| 800 | 4 m | 3,6 m | 3,2 m |
| 900 | 3,5 m | 3,2 m | 2,9 m |
| 1000 | 3,5 m | 3,2 m | 2,9 m |
| 1200 | 3 m | 2,7 m | 2,4 m |

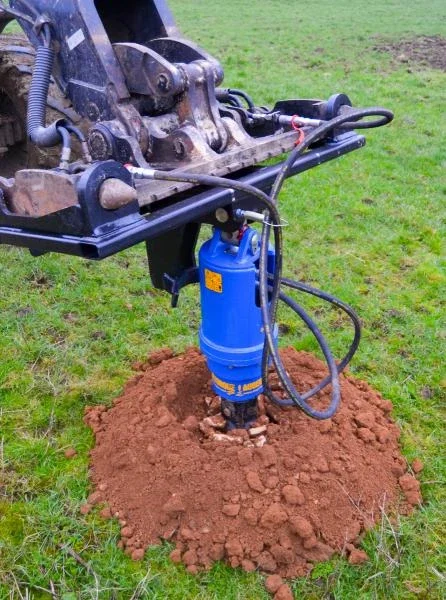

Az Auger Torque 5500MAX, 7000, 7000MAX és 8000MAX típusú talajfúró adapterek bölcsős csatolóelemmel csatlakoztathatóak a hordozógéphez. A csatolóegységről képet fentebb talál.
Javasoljuk, hogy a gép, amire a fúróberendezést csatlakoztatni kívánja rendelkezzen kétirányú hidraulika körrel, mely lehetővé teszi, hogy a fúró mindkét irányba forgatható legyen.
A fúrómotorokhoz az S5 típusú fúrószárak csatlakoztathatók, amely csapszeg rögzítésű, 75 mm átmérőjű négyzetes keresztmetszetű csatlakozást jelent. A berendezzéssel fúrható lyuk átmérője: 150 - 1200 mm lehet.
A fúróberendezés a fúrni kívánt lyuk átmérőjétől, illetve a csatlakoztatott fúrószártól és fúrókörömtől függően alkalmas különböző mélységű lyukak fúrására földbe vagy agyagos talajba, kemény talajba, vagy akár puha, összetört sziklába. A fúrószárak rendelhetőek föld, agyag fúrására alkalmas földkörmökkel és kemény, sziklás talaj fúrására alkalmas wolfram erősítésű körmökkel.
További információk a géphez csatlakoztatható fúrószárról:
Az Auger Torque a vevők igényeihez magas színvonalon igazodó cég, mely 1998 óta működik Európában, a fúró adapterek piacán új irányvonalat képvisel. 2005 májusában az Auger Torque új fejlesztésű fúróberendezésekkel és láncos kotrószerelékekkel jelent meg a világpiacon.
Az Auger Torque termékek a legújabb konstrukciókkal és csúcsminőséggel járnak élen, maximális hasznot biztosítva vásárlóiknak, hogy termelékenységük növekedjék és karbantartási gondjaik csökkenjenek. Akinek talajfúrókra vagy láncos kotrószerelékre van szüksége, annak az Auger Torque termékek tökéletes megoldást nyújthatnak.
